4.3.1. Statische Grundlagen

Zunächst gilt die Devise: je einfacher die Tragstruktur, desto wirtschaftlicher. In der Vertikalen sollten möglichst in den Grundrissen der einzelnen Geschosse keine, bzw. möglichst wenig Abweichungen auftreten und somit die tragenden Lastachsen über einander stehen (Bild 11). Somit ist ein optimaler Lastfluss über alle Geschosse bis in die Gründung gegeben. Lasten müssen nicht aufwendig über Unterzüge, wandartige Träger oder ähnliches weitergeleitet werden. Das spart Konstruktionshöhe und Material sowohl in der Wanddicke als auch beim Stahl und Beton. Worst case für die Statik ist dann gegeben, wenn z.B. in der Tiefgarage, dem Erdgeschoss, Obergeschossen und womöglich sogar im Dachgeschoss jeweils tragende Wände nicht übereinanderstehen.

Bei einem optimierten Tragwerk für den Wohnungsbau sollten auch die übereinanderstehenden Raumtrennwände z.B. KS-Wände mit 11,5 cm zur Lastabtragung mit herangezogen werden. Dadurch ergeben sich häufig sehr wirtschaftliche Deckenspannweiten mit < 5 m und die Deckendicke ergibt dann aus den Anforderungen des Schallschutzes und nicht mehr aus statischen Vorgaben. Durch schlanke KS-Wände wird nicht nur Material eingespart, sondern noch zusätzliche Wohnraumfläche geschaffen.

Bilder

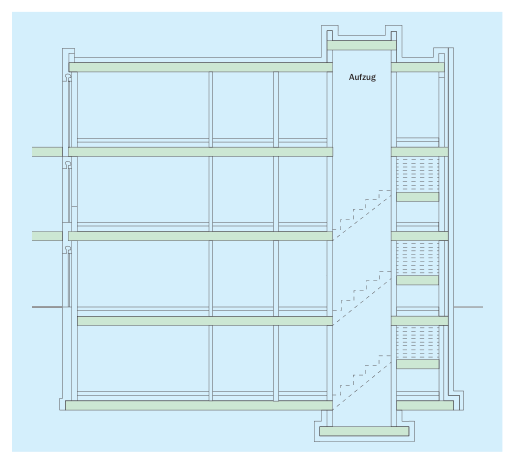

Bild 11: Einheitlicher Lastabtrag durch gleiche Grundrissgestaltung
