3.3.3. Gleitender (gelenkiger) Anschluss

Gleitende Anschlüsse sind insbesondere dann auszuführen, wenn mit unplanmäßigen Krafteinleitungen in die nicht tragenden Innenwände durch Verformung der angrenzenden Bauteile zu rechnen ist und diese zu erhöhten Spannungen führen können. Gleitende Anschlüsse werden durch Anordnung von Stahlprofilen oder Nischen, eventuell in Verbindung mit einer Gleitfolie, hergestellt (siehe Bilder 7 und 8). Bei Anschlussfugen, die mit Mineralwolle ausgefüllt werden, ist der Schallschutz besonders zu beachten.

Die Profiltiefe ist so zu wählen, dass auch bei einer Verformung der angrenzenden Bauteile die seitliche Halterung sichergestellt bleibt. Beim Anschluss im Fußpunktbereich (Trennwand/Stahlbetondecke) ist zur Abkopplung beider Systeme ohne Profil eine besandete Bitumendachbahn R 500 - insbesondere bei großen Deckenspannweiten - vorzusehen (siehe Bild 5).

Bilder/Tafeln

Bild 7: Seitliche Wandanschlüsse (gleitend)

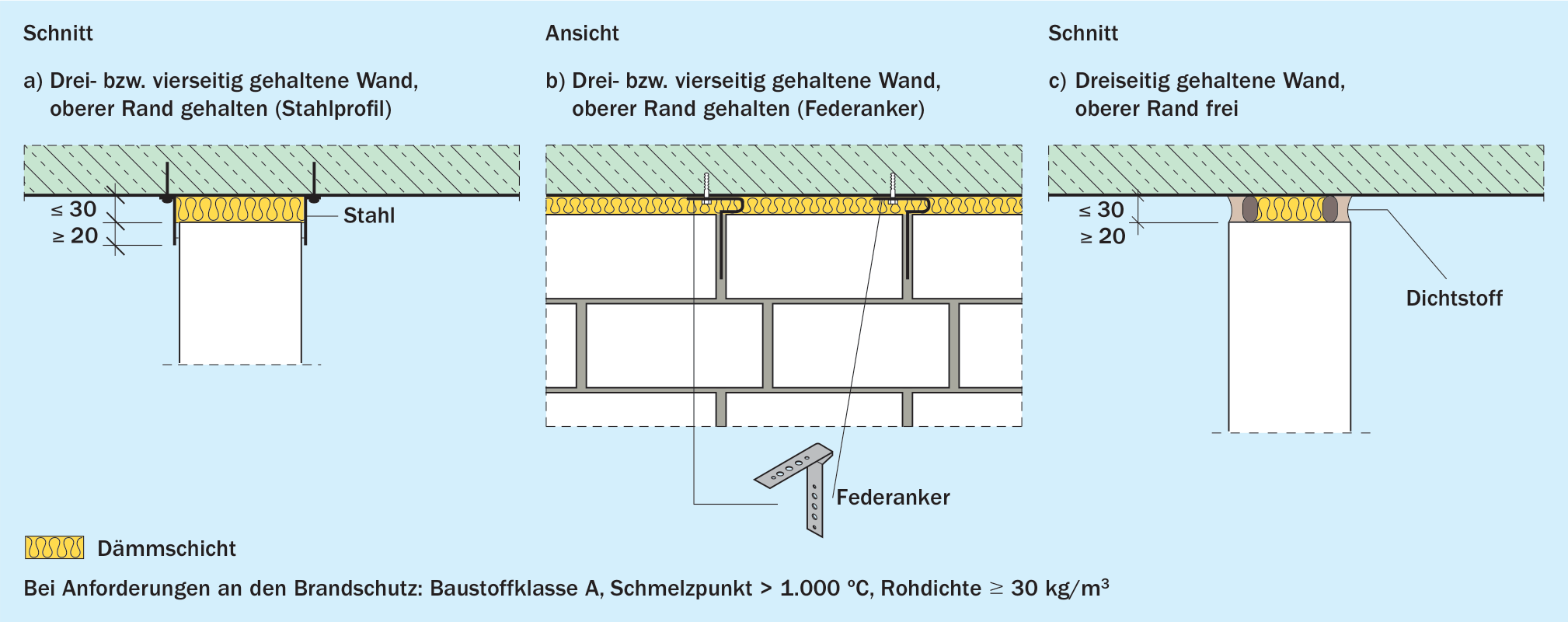

Bild 8: Deckenanschlüsse (gleitend)

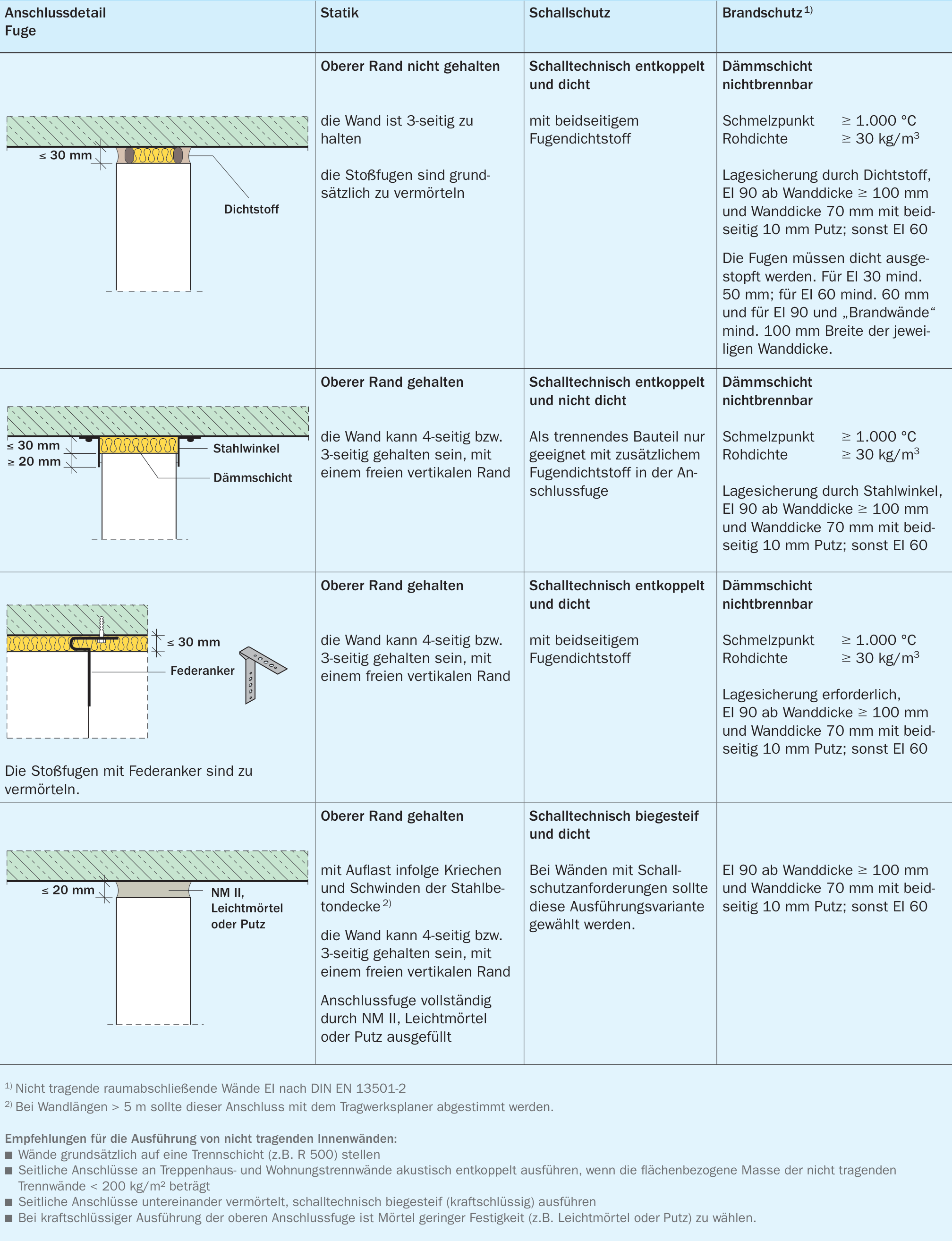

Tafel 10: Obere Wandanschlüsse für nicht tragende Innenwände unter Berücksichtigung von Statik, Brand- und Schallschutz
