KS XL sind großformatige Kalksandsteine, die in der Regel mit Schichthöhen von 50 cm bzw. 62,5 cm geliefert werden. Die Länge der jeweiligen Regelelemente beträgt je nach System 50 cm oder 100 cm.

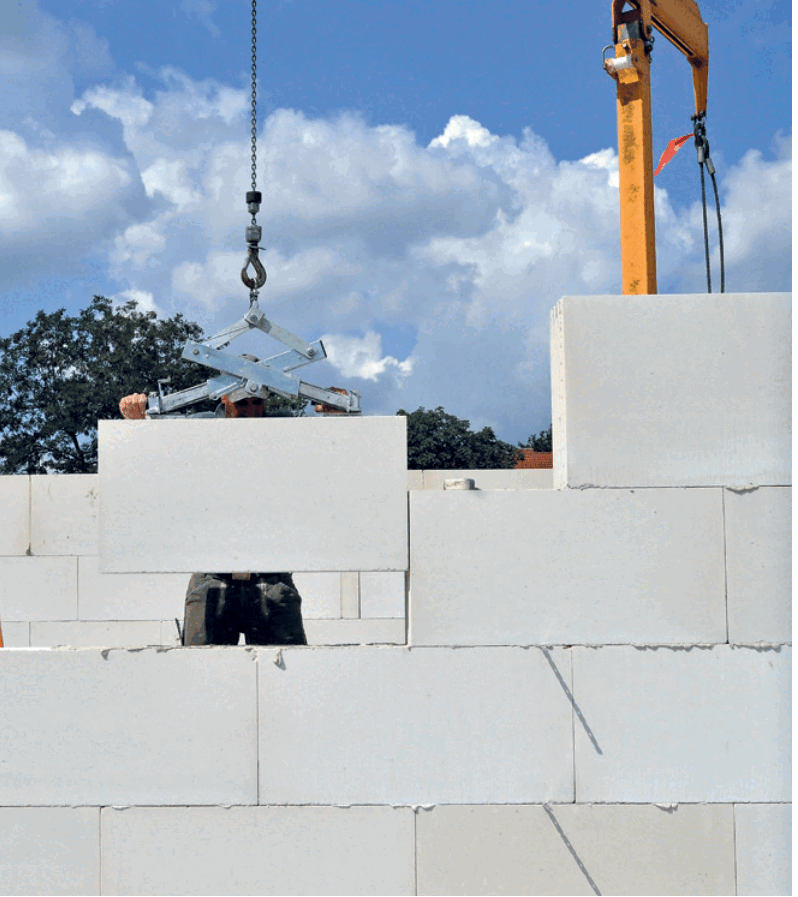

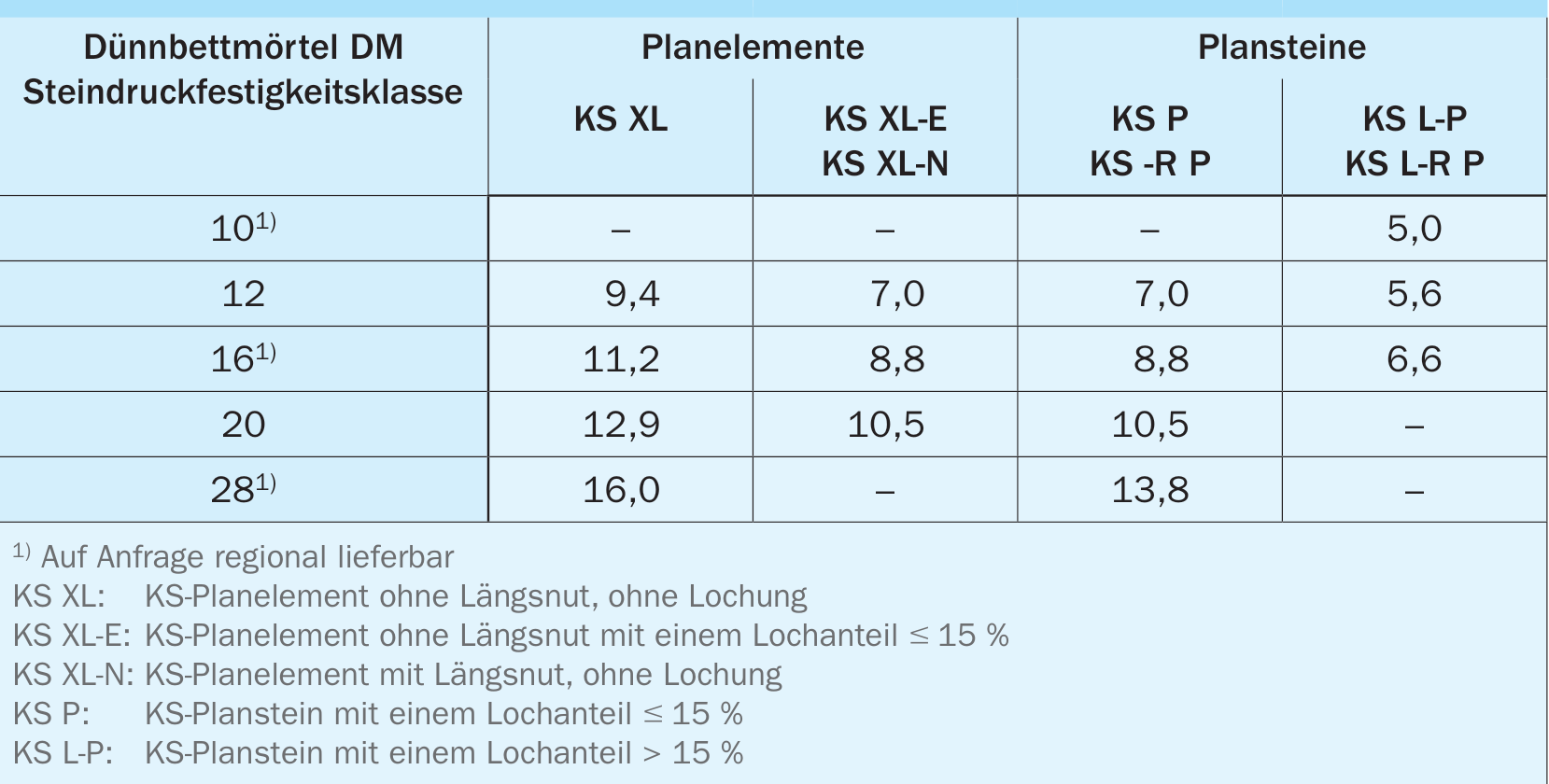

KS XL werden nur mit Dünnbettmörtel verarbeitet. Die charakteristische Mauerwerksdruckfestigkeit für KS XL ist gegenüber Plansteinen nochmals erhöht (Tafel 6). Das Versetzen erfolgt maschinell mit einem Versetzgerät (Bilder 20 und 21).
Die Wände werden aus Regelelementen hergestellt. Zum Längen- und Höhenausgleich kommen Passelemente und/oder Ausgleichselemente zum Einsatz.
Die Anwendung von KS XL ist seit Einführung von DIN EN 1996/ NA normativ geregelt. Weitere bauaufsichtliche Nachweise oder Herstellererklärungen sind nicht erforderlich.

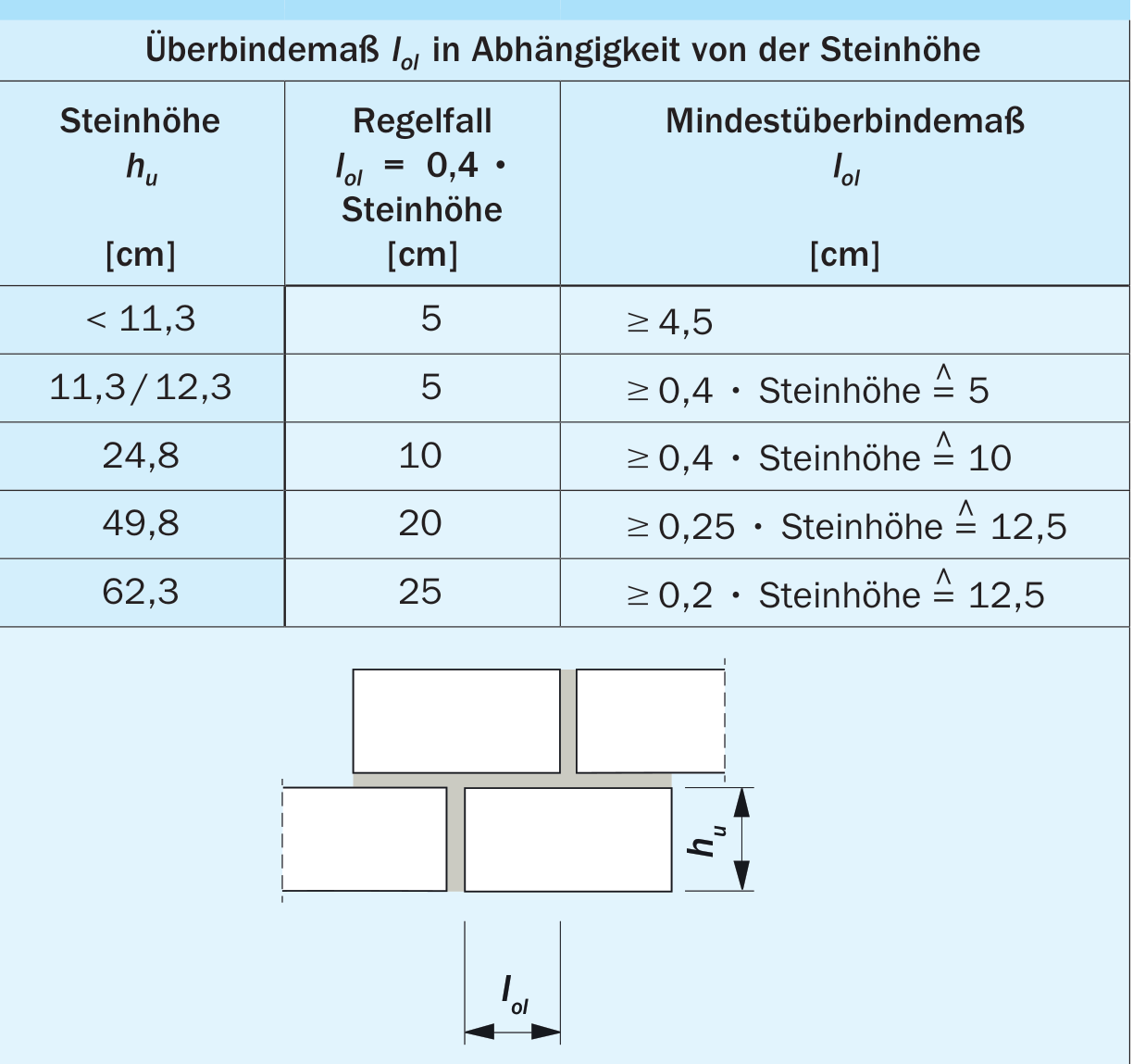

Auch bei KS XL mit Schichthöhen von 50 cm bzw. 62,5 cm soll das Überbindemaß von lol 0,4 • Steinhöhe der Regelfall sein. Da dies aber nicht an allen Stellen baupraktisch ausführbar ist, ist in DIN EN 1996/NA auch die Reduzierung des Überbindemaßes bis zu lol 0,2 • Steinhöhe 12,5 cm geregelt (Tafel 5).
KS XL-PlanelementeKS XL-Planelemente können als werkseitig konfektionierte Bausätze oder Elemente im Baukastenprinzip bezogen werden. Bei werkseitig konfektionierten Bausätzen werden optimierte Versetzpläne vom Hersteller erstellt, nachdem die Planungsunterlagen vorliegen. Die Pass- und Ausgleichselemente werden bereits werkseitig passgenau zugeschnitten. Ein Sägen auf der Baustelle ist daher nicht erforderlich. Lediglich das Ablängen der Kimmsteine erfolgt bauseits.
Es besteht dadurch keine Bindung an ein bestimmtes Raster jedoch führt eine Orientierung an der oktametrischen Maßordnung zu mehr Effizienz. Der gesamte Bausatz – inklusive der erforderlichen Elemente zum Höhen- und Längenausgleich sowie ggf. passgenaue Giebelelemente – wird zusammen mit dem Versetzplan auf die Baustelle geliefert.
Die optimale Anwendung des Baukastenprinzips setzt eine konsequente Planung im oktametrischen (12,5 cm) Raster voraus.
Die Wandlängen in einem Vielfachen von 12,5 cm können erreicht werden, indem neben den Regelelementen auch Passelemente mit kürzeren Längen eingesetzt werden.
Planänderungen können kurzfristig auf der Baustelle umgesetzt werden. Erforderliche Elemente zum Höhen- und Längenausgleich können auf der Baustelle hergestellt werden. Dadurch ergibt sich eine kurze Vorlaufzeit bis zum Baubeginn.
