1. Einleitung

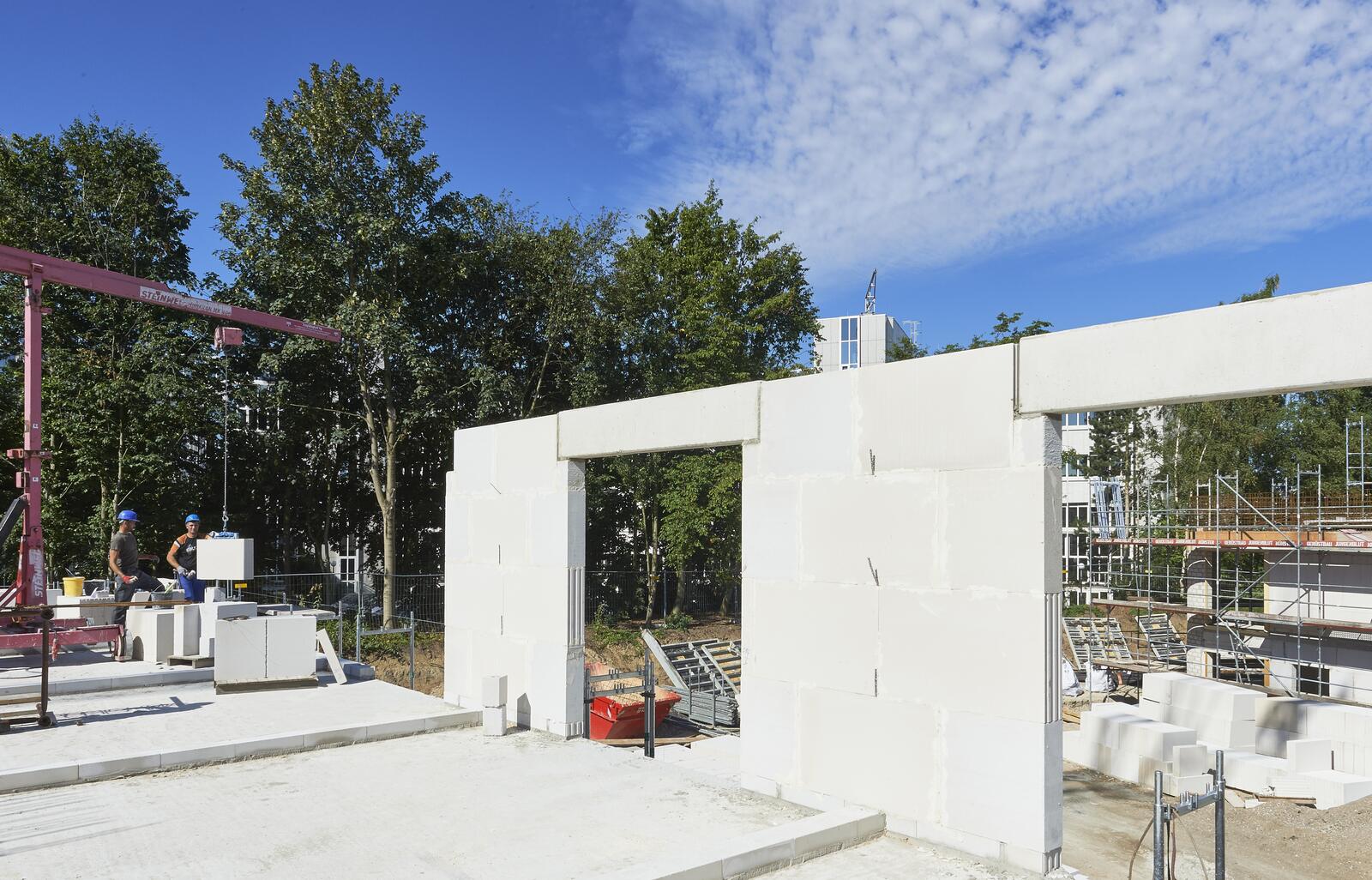

Der Mauerwerksbau ist eine äußerst leistungsfähige und sichere Bauweise zur Errichtung eines Gebäudes. In Abhängigkeit von der Festigkeit und Rohdichte der verwendeten M…
Mauerwerksgerechte Konstruktion
Kurzbeschreibung
Planungshandbuch | Auflage 8 | Kapitel 08 | Mauerwerksgerechte Konstruktion
Autor: Dr.-Ing. Frank Purtak, Geschäftsführer TragWerk Ingenieure Döking+Purtak GmbH, Dresden
Kapitel 8 zeigt, wie mauerwerksgerechte Konstruktionen aus Kalksandstein geplant werden, um Risse sicher zu vermeiden. Es erläutert Ursachen von Zwangsspannungen durch Schwinden, Kriechen und Temperaturänderungen sowie das Zusammenwirken von Mauerwerk und Stahlbeton. Praxisnahe Konstruktionsregeln, Anschlussdetails, Fugenplanung und Maßnahmen zur Rissminimierung bieten Planern wertvolle Orientierung für dauerhafte und schadensfreie Bauwerke.
Kapitelübersicht
2. Entstehen von Zwangsspannungen und Rissen

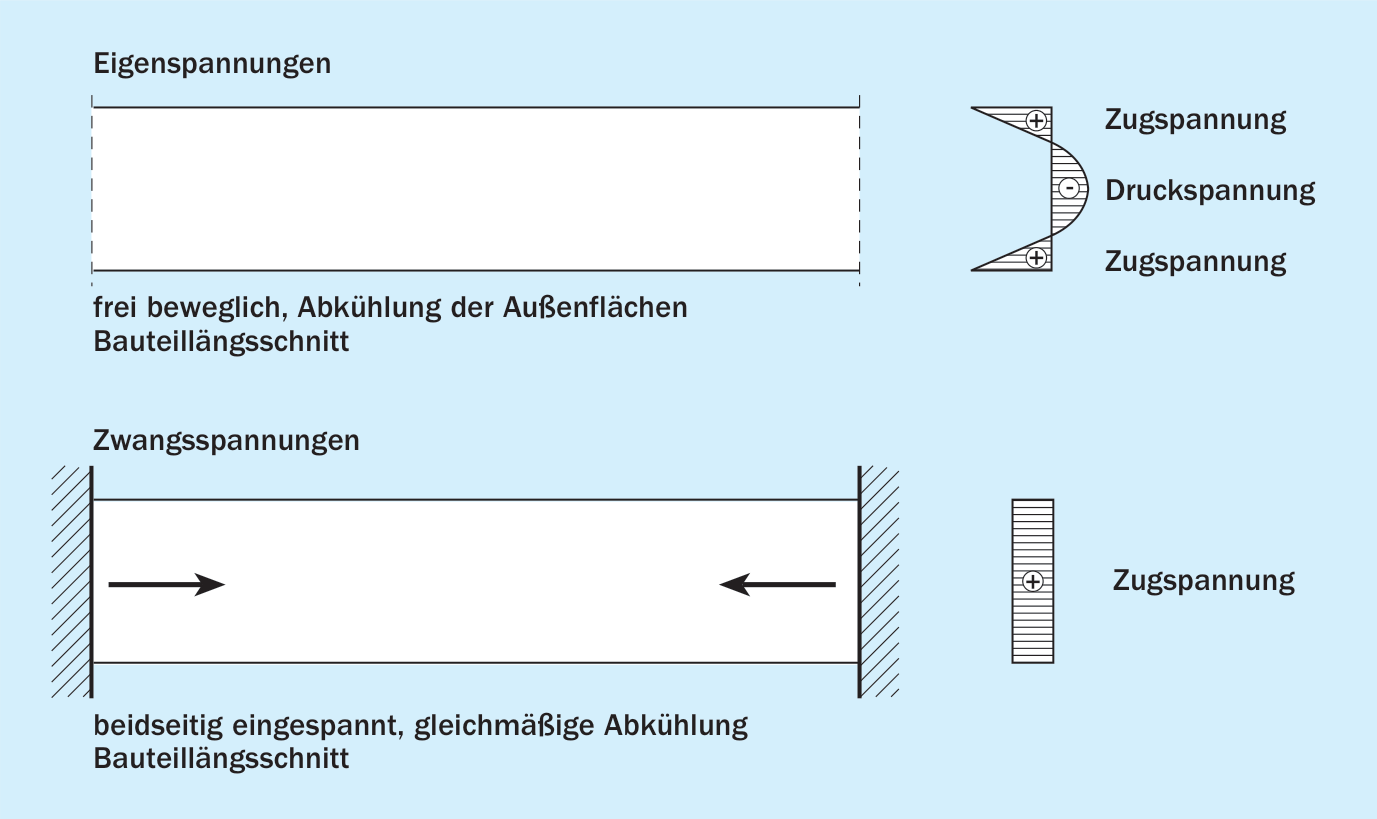

Durch Quellen, Schwinden, Kriechen können Baustoffe wie Beton und Mauerwerk eine Formänderung erfahren. Die Formänderung wird durch Alter, Größe und Umgebungsbedingungen…
3. Formänderungen

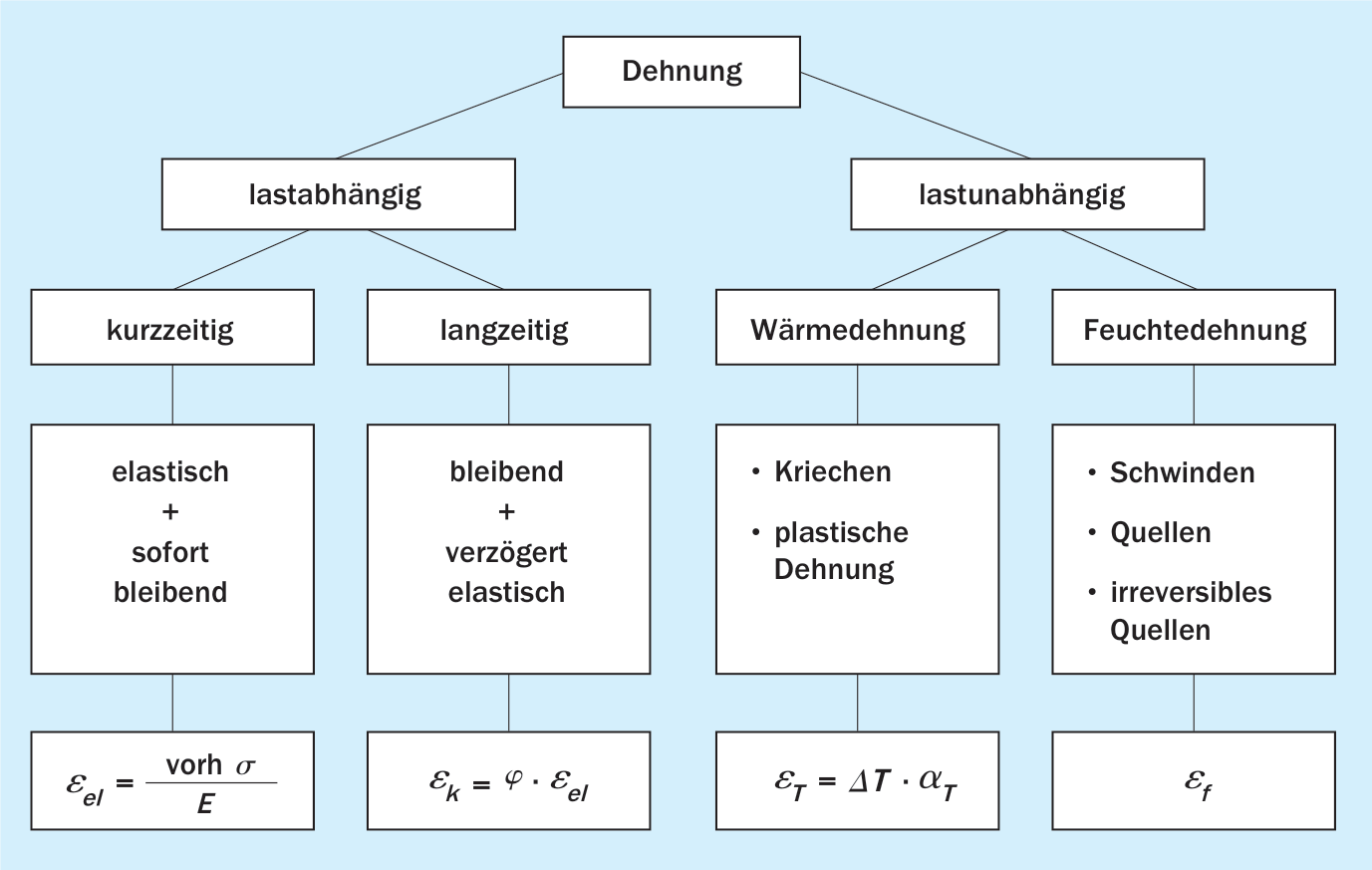

Bauwerke und deren Bauteile (z.B. Mauerwerk) verformen sich in Abhängigkeit der Belastungssituation und aus lastunabhängigen Einwirkungen. Bild 2 gibt eine Übersicht übe…
4. Rissbildung durch Längenänderung

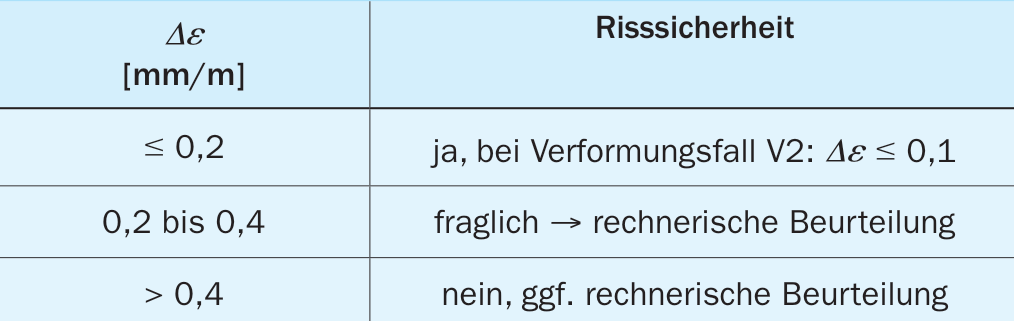

Mit dem derzeitigen Kenntnisstand über das Verformungsverhalten von Mauerwerk und die aus den behinderten Formänderungen entstehenden Spannungen lassen sich praktische F…
5. Rissbildung infolge Durchbiegung von Stahlbetondecken

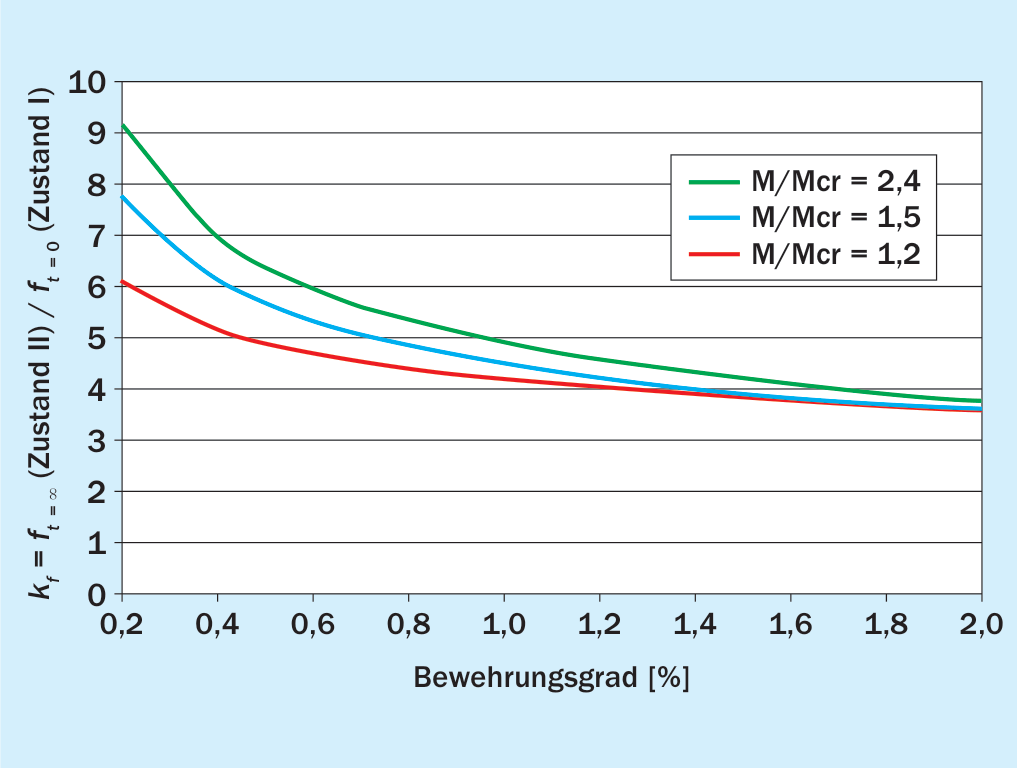

Verformungen von Stahlbetondecken sind so zu begrenzen, dass angrenzende Bauteile nicht beeinträchtigt werden. DIN EN 1992-1-1 [9] gibt für Durchbiegungen, die angrenzen…
6. Rissbildung infolge von Baugrundeigenschaften

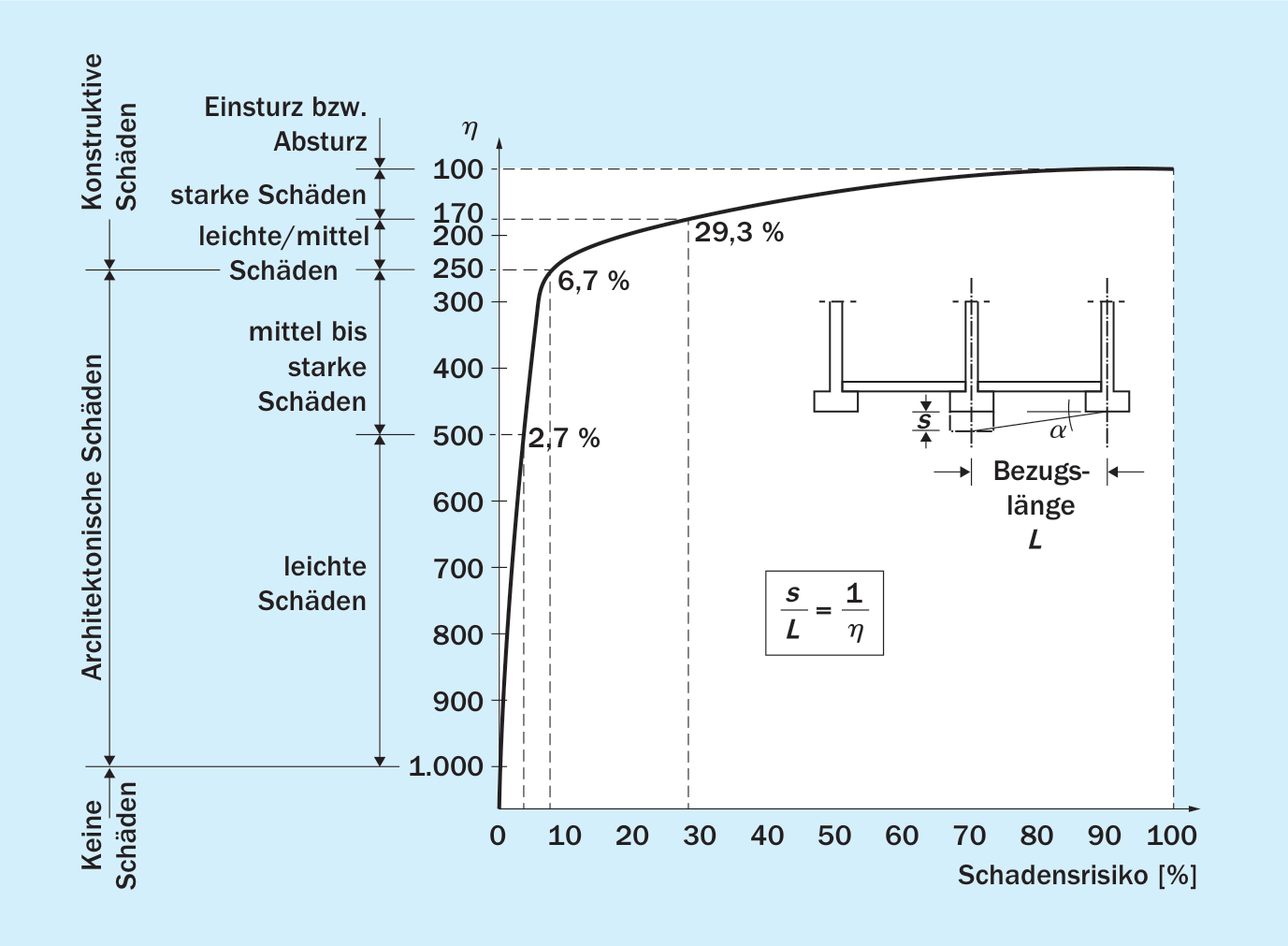

Ein weiterer Grund für Risse im Mauerwerk können zu große Setzungsunterschiede im Baugrund sein.
7. Gebäudegliederung durch Fugen

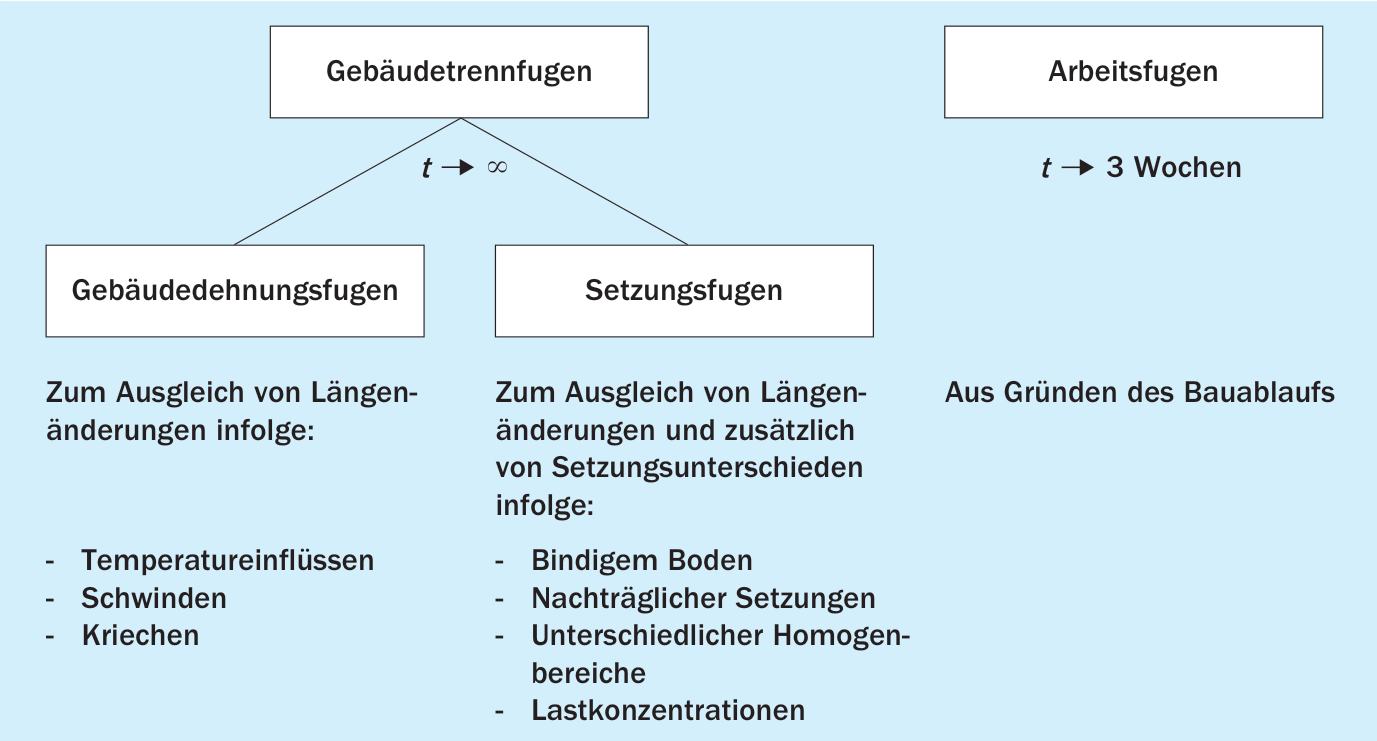

Die Gliederung komplexer Gebäudegrundrisse in einzelne Baukörper durch Gebäudetrennfugen verringert die Zwangsspannungen z.B. aus Kriechen, Schwinden und Temperatureinfl…
8. Dehnungsfugen in Ausfachungswänden und Verblendschalen

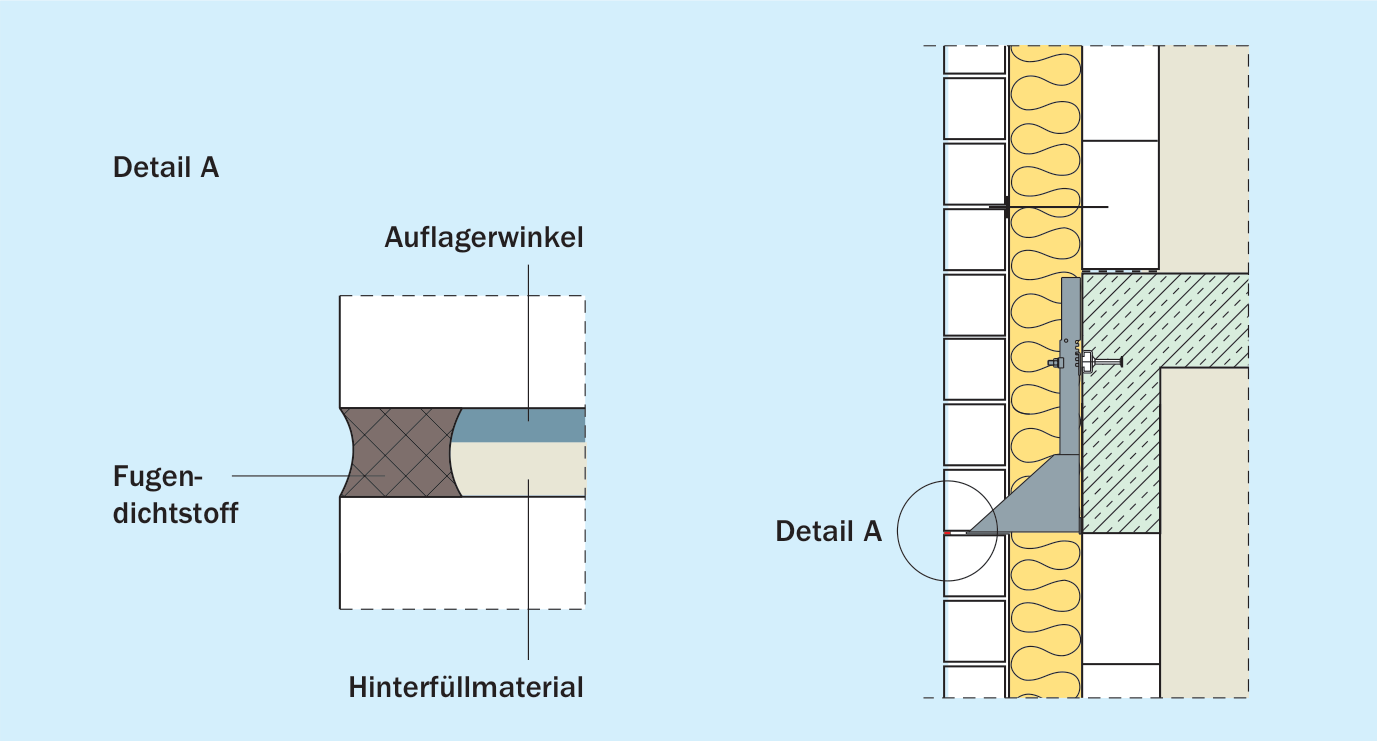

Gering belastete und damit wenig überdrückte, nicht tragende innere Trennwände (z.B. Ausfachungswände in Skelettbauten) sowie Verblendschalen sind in ihrer Länge zu begr…
Zur Übersicht
