4.2.4. Verformungsfall H4 – ungedämmte Dachdecken

In diesem Fall ist die Dachdecke möglichst reibungsfrei auf den Wänden zu lagern, damit nur geringe Schubkräfte auf diese übertragen werden. Eine solche Funktion kann eine „Gleitfuge“ übernehmen, bei der zwei Bauteile durch eine Gleitschicht voneinander getrennt sind, welche eine gegenseitige Verschiebung ohne große Reibung ermöglicht.

Bei Flachdachkonstruktionen mit Gleitfugen kann die Stahlbetondecke nicht die Funktion der oberen Wandhalterung übernehmen, weil zwischen der Decke und den Wänden durch die Anordnung einer Gleitschicht (Bild 17) bewusst auf eine Schubübertragung verzichtet wird. Aus diesem Grund sind die oberen Wandenden unterhalb der Gleitfuge durch entsprechende Ringbalken zu halten. Diese Wandkopfhalterung nimmt bei entsprechender Dimensionierung die Windlasten auf, die auf die Außenwände des Gebäudes wirken.

Bilder

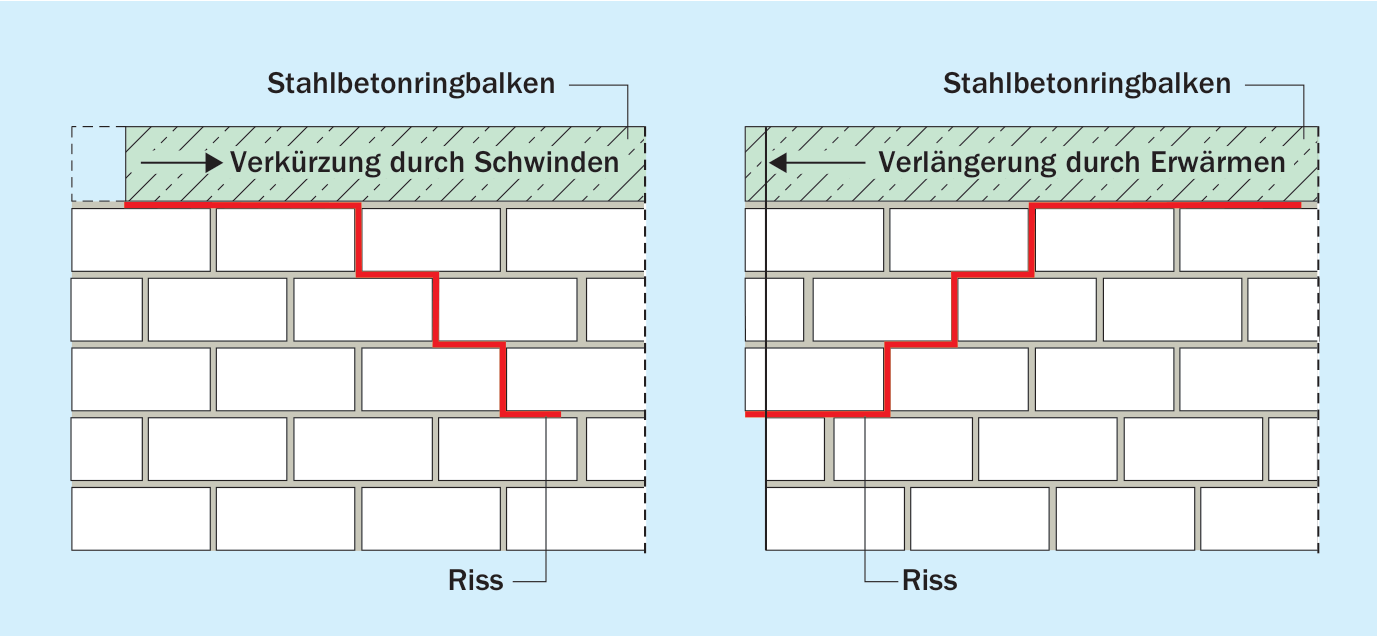

Bild 15: Verformungsfall H4: Verformung von einem ungedämmten Stahlbetonringbalken

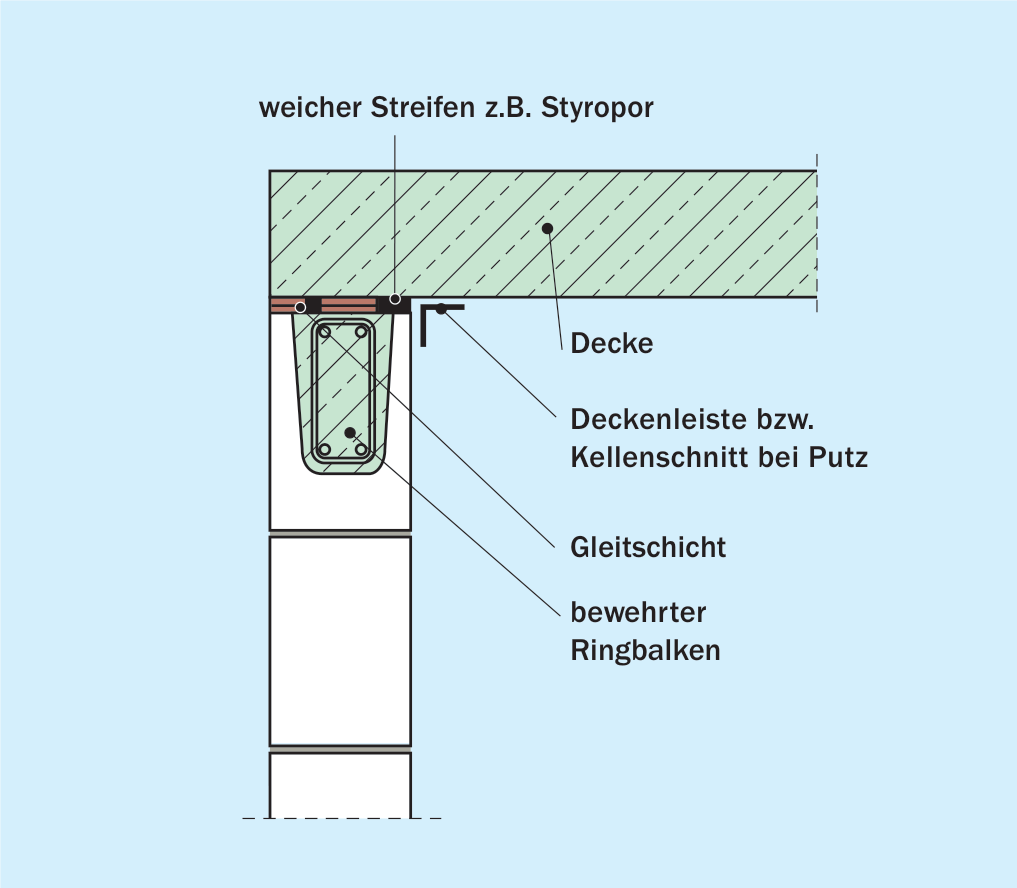

Bild 17: Konstruktive Maßnahmen zur Zentrierung der Deckenauflagerkraft am Beispiel der Außenwand unter einer ungedämmten Dachdecke
