5.3.1. Maßnahmen zur Erhöhung der Risssicherheit

Autor/-in:Dr.-Ing. Frank Purtak – Geschäftsführer TragWerk Ingenieure Döking+Purtak GmbH, Dresden
  1. Einlegen einer Trennschicht im Eckbereich: Durch die Anordnung eines von der Ecke aus mindestens $1{,}50\,\mathrm{m}$ langen Streifens einer besandeten Bitumendachbahn R 500 tritt der planmäßige Sollriss in der Fuge zwischen Mauerwerk und Stahlbetondecke auf.
  2. Besondere Maßnahmen, um das Aufschüsseln der Betondecke zu verhindern (Bild 33)
    • durch Auflast , z.B. Dachstuhl
    • Stahlbetonüberzug (Unterzug) für erhöhte Biegesteifigkeit
    • Sollbruchstelle durch getrennte obere Bewehrung („drillweiche Ecke“)
    • Zugstütze zur unteren Konstruktion

Bilder

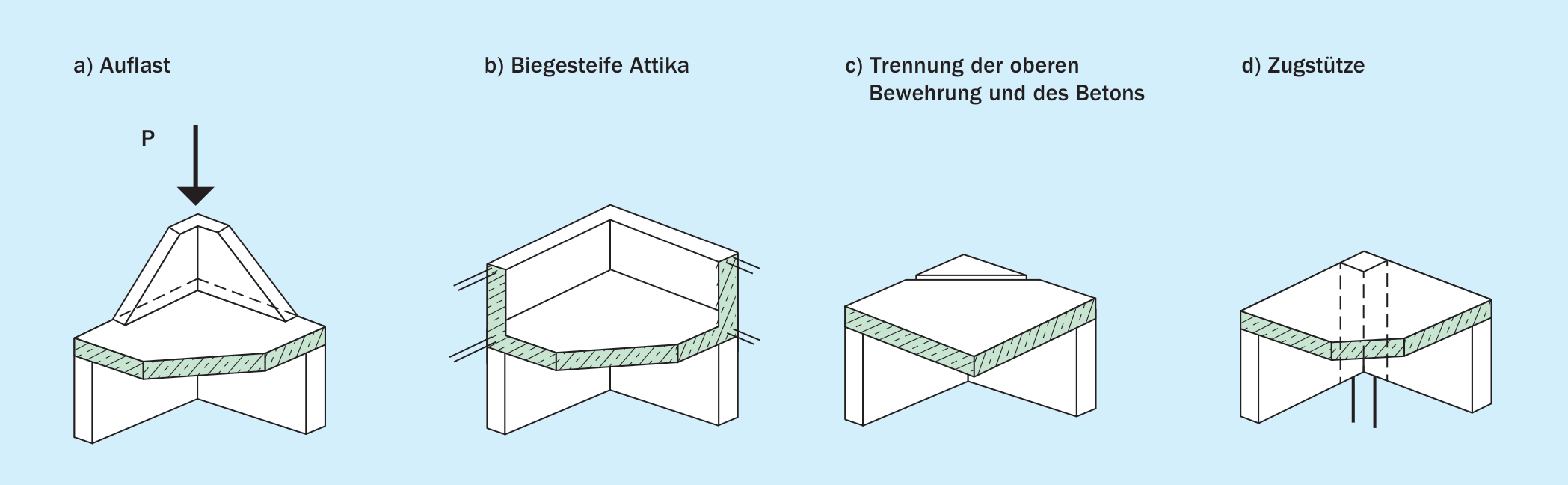

Bild 33: Maßnahmen zum Verhindern von „Schüsseln“ von Betondecken im Eckbereich
