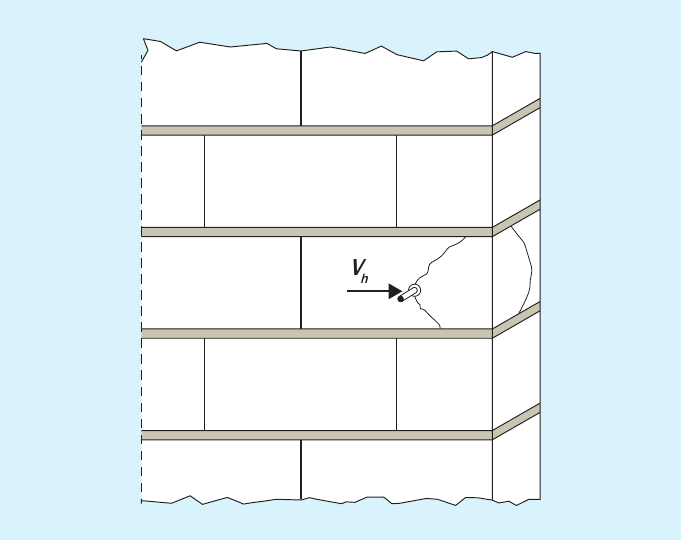

Unter Querbelastung kann bei Vollsteinen ein Steinkantenbruch auftreten. Hierbei bildet sich ein typischer Bruchkegel am Rand.
Die charakteristische Tragfähigkeit kann in Vollsteinen wie folgt berechnet werden:
$V_{Rk,c} = k \cdot \left(d_{nom} \cdot f_{bk}\right)^{0{,}5} \cdot c_1^{1{,}5} \cdot \left(\frac{h_{nom}}{d_{nom}}\right)^{0{,}2}$ (5.10)
$k$ Faktor für Querlastrichtung
$h_{nom}$ Wirksame Länge
$d_{nom}$ Durchmesser der Verankerung
$f_{bk}$ Charakteristische Steinfestigkeit
Der Faktor $k$ berücksichtigt die Querlastrichtung und beträgt in der Regel $0{,}25$ bei Belastung zum freien Rand (siehe Bild 9) und $0{,}45$ bei Belastung parallel zum freien Rand. Die Werte $h_{nom}$ und $d_{nom}$ sind die wirksame Länge und der Durchmesser des Dübels, $f_{bk}$ die Steinfestigkeit und $c_1$ der vorhandene Randabstand. Als wirksame Länge kann für die meisten Verankerungselemente $h_{ef}$ angenommen werden.
Es ist zu beachten, dass $c_1 > c_{min}$ erfüllt sein muss. Bei Gruppen muss die Tragfähigkeit unter Verwendung der Gruppenfaktoren $\alpha_{gV,\perp}$ bzw. $\alpha_{gV,\parallel}$ berechnet werden. Die Vorgehensweise entspricht derjenigen bei Zugbelastung.
Bei Kunststoffdübeln ist zu beachten, dass $V_{Rk,c}$ auf die Herausziehlast $N_{Rk,p}$ limitiert wird, da in der technischen Spezifikation nur ein Wert $F_{Rk}$ für alle Lastrichtungen angegeben wird und es theoretisch auch bei einer Querbelastung zu einem Herausziehen kommen kann.
Für Lochsteine muss der Wert über Versuche ermittelt werden. Eine Berechnung der charakteristischen Tragfähigkeit ist derzeit nicht möglich. Für senkrecht zum Rand belastete Verbunddübel kann nach [7] für $c_1 > 100\,\mathrm{mm}$ eine Tragfähigkeit von $V_{Rk,c} = 1{,}25\,\mathrm{kN}$ und für $c_1 > 250\,\mathrm{mm}$ eine Tragfähigkeit von $V_{Rk,c} = 2{,}5\,\mathrm{kN}$ angenommen werden. Für eine Belastung parallel zum freien Rand kann für $c_1 > 100\,\mathrm{mm}$ generell eine Tragfähigkeit von $V_{Rk,c} = 2{,}5\,\mathrm{kN}$ angenommen werden. Beispiele für die Bemessung von Verankerungen in KS-Steinen sind auch in [5] aufgeführt.
