4.1. Begriffe

Autor/-in:Prof. Dipl.-Ing. Matthias Zöller – AIBau, Aachen

Die nachstehende Tafel 1 sowie die Bilder 10-15 verdeutlichen die Begrifflichkeit der Abdichtungsnorm zu Wasser im Baugrund.

Folgende Grafiken verdeutlichen die Begrifflichkeit der Abdichtungsnorm zu Wasser im Baugrund:

Im Gegensatz zu DIN 18533-1 definiert die DIN 4095-1 einige Begriffe unterschiedlich.

Bilder/Tafeln

Tafel 1: Die Abdichtungsnorm DIN 18533-1 [5] verwendet derzeit folgende Begriffe:

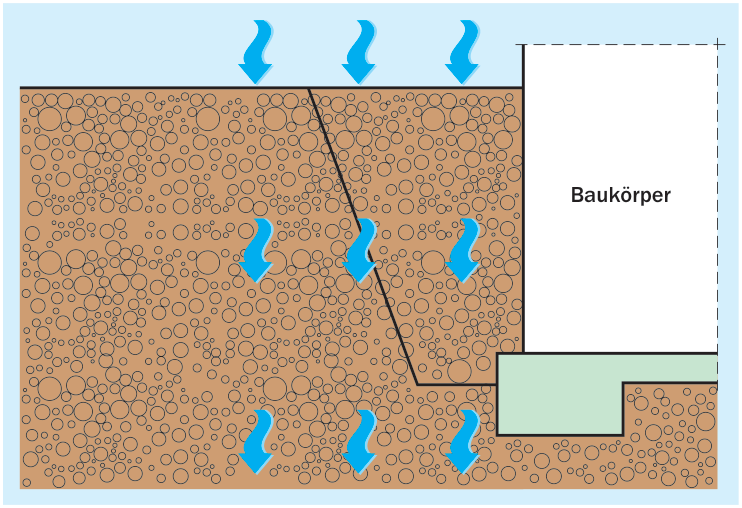

Bild 10: Sickerwasser und Bodenfeuchte

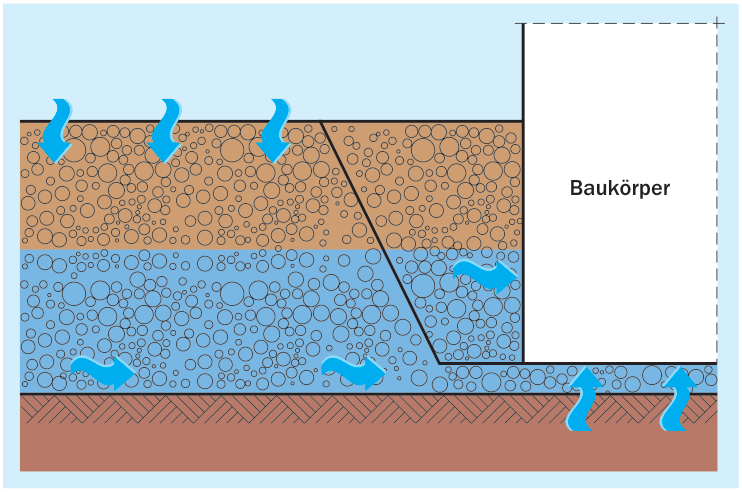

Bild 12: Grundwasser

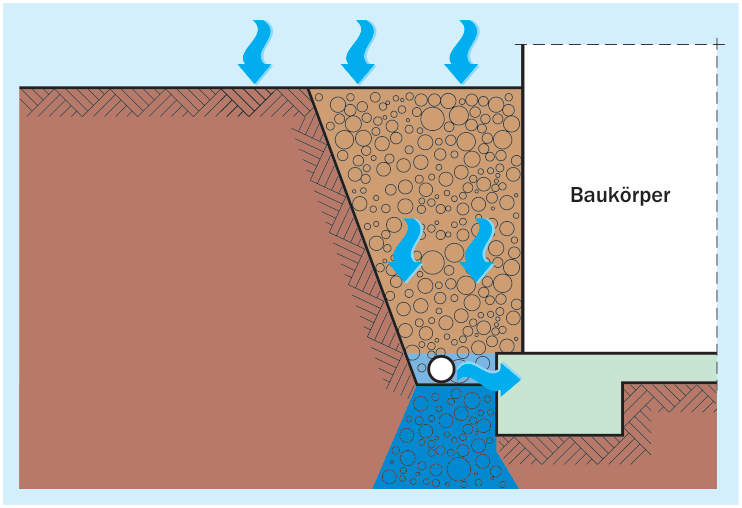

Bild 11: Stauwasserbildung in stark durchlässiger Arbeitsraumverfüllung über geringdurchlässigem Baugrund, die ggf. durch Dränung vermieden werden kann

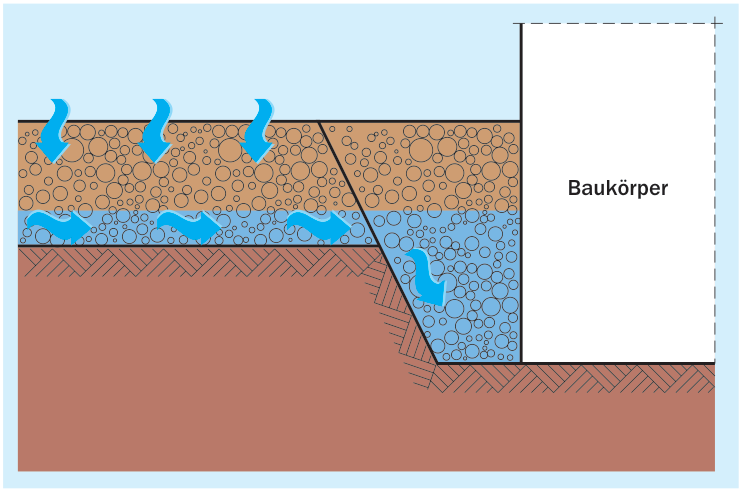

Bild 13: Schichtenwasser (geotechnisch: Stauwasser) ohne hydraulische Verbindung unter die Bodenplatte

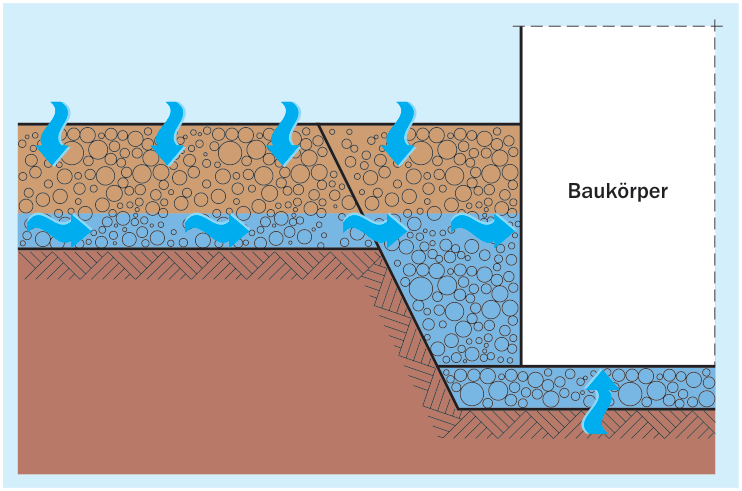

Bild 14: Schichtenwasser (geotechnisch: Stauwasser) mit hochliegendem Strömungshorizont

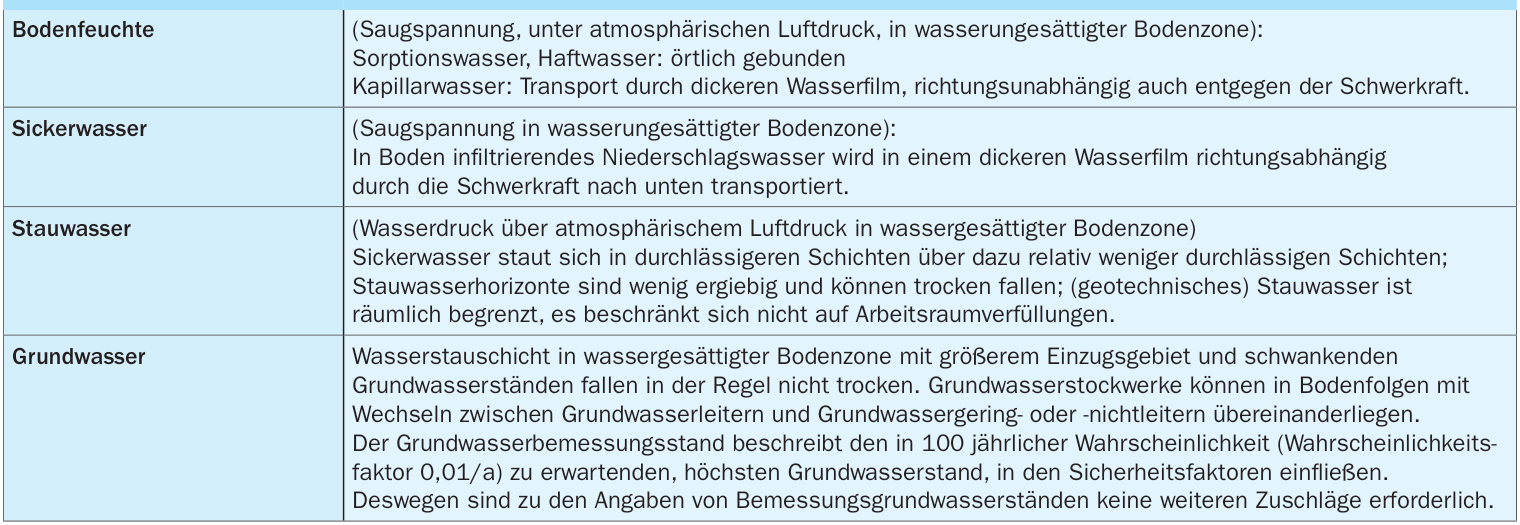

Tafel 2: In DIN 4095-1 werden dagegen unter den geotechnischen Begriffen verstanden:
