Mörtelarten für KS-Mauerwerk werden nach ihren jeweiligen Eigenschaften und/oder dem Verwendungszweck unterschieden in:
- Dünnbettmörtel (DM)
- Normalmauermörtel (NM)
Die Unterscheidung in Mörtelklassen (nach DIN 20000-412) erfolgt in erster Linie durch ihre Festigkeit.
Mörtelart und Mörtelgruppe werden für Wände entsprechend den jeweiligen Erfordernissen ausgewählt. Grundsätzlich können in einem Gebäude oder einem Geschoss verschiedene Mörtel verarbeitet werden. Aus wirtschaftlicher Sicht (einfache Disposition und keine Verwechslungsgefahr) ist die Beschränkung auf einen Mörtel sinnvoll.
DünnbettmörtelDünnbettmörtel darf nur als Werk-Trockenmörtel nach DIN EN 998-2 oder nach Zulassung hergestellt werden. Er ist aufgrund seiner Zusammensetzung für Planstein- und Planele ment-Mauerwerk mit Fugendicken von 1 bis 3 mm geeignet. Die Sollhöhe der Plansteine und -elemente (123 mm, 248 mm, 498 mm, 623 mm, 648 mm) entspricht im Wesentlichen dem Baurichtmaß (Vielfaches von 12,5 cm) abzüglich 2 mm Lagerfugendicke.
In DIN 20000-412 mit den Ergänzungen nach MVV TB werden folgende Anforderungen an Dünnbettmörtel gestellt:
- $Größtkorn der Zuschläge \leq 1,0 mm$
- Charakteristische Anfangsscherfestigkeit (Haftscherfestigkeit) $\geq 0,2 N/nm^2$
- $Trockenrohdichte \geq 1.300 kg/m^3$
- $Korrigierbarkeitszeit \geq 7 Minuten$
- Verarbeitungszeit $\geq 4$ Stunden
- Druckfestigkeitsklasse M 10

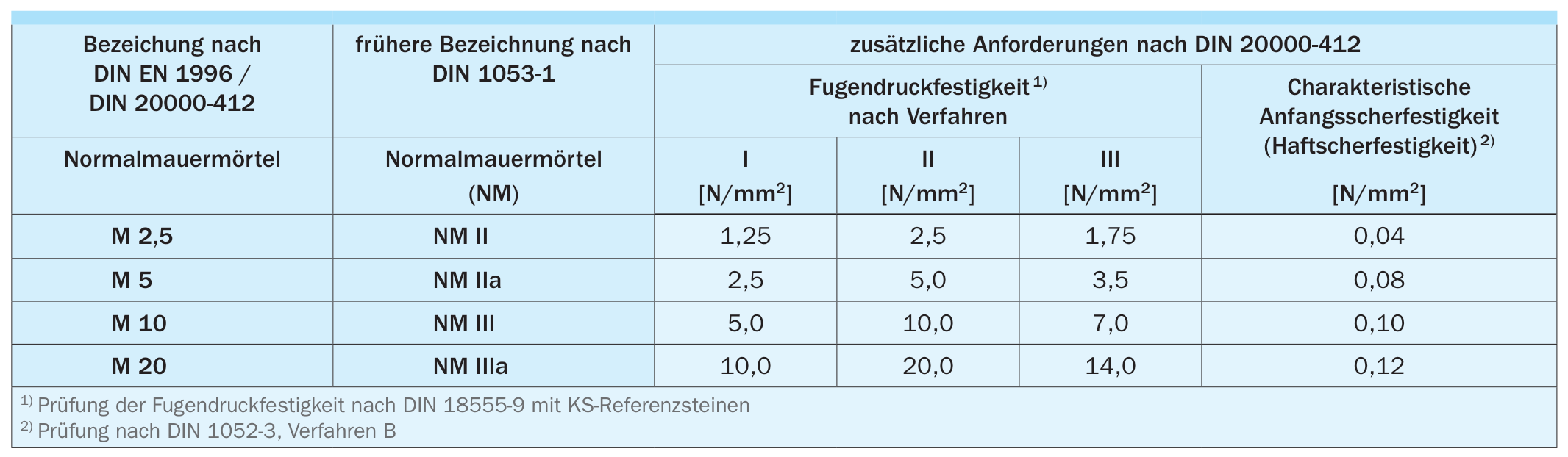

NormalmauermörtelDie Trockenrohdichte von Normalmauermörtel beträgt mindes tens 1.300 kg/m³. In Abhängigkeit der Druck- und Haftscherfestigkeit werden Normalmauermörtel in Mörtelklassen nach DIN 20000-412 unterschieden (Tafel 6).
