Grundlage jeder Tragwerksbemessung ist es, die Einwirkungen, die auf ein Bauwerk und seine Bauteile wirken, wirklichkeitsnah zu erfassen und deren sicheren Abtrag in den Baugrund nachzuweisen. Dabei ist je nach Beanspruchungsart der Wände zwischen Platten- und Scheibenbeanspruchung zu unterscheiden. Einwirkungen in Richtung der Wandebene erzeugen eine Scheibenbeanspruchung, wohingegen Einwirkungen quer zur Mittelfläche zu einer Plattenbeanspruchung führen (Bild 14).
Für die Bemessung von Mauerwerkswänden stehen im Eurocode 6 zwei Berechnungsverfahren zur Verfügung:
- das vereinfachte Berechnungsverfahren nach DIN EN 1996-3/
- das genauere Berechnungsverfahren nach DIN EN 1996-1-1/
Die Grundlagen beider Berechnungsverfahren sind identisch. Die gleichzeitige Verwendung in einem Gebäude ist zulässig.
Die Anwendung der genaueren Berechnungsverfahren nach DIN EN 1996-1-1/NA ist gegenüber den vereinfachten Berechnungsverfahren insbesondere in zwei Fällen zu empfehlen. Zum einen kann es angewendet werden, wenn die Randbedingungen zur Anwendung des vereinfachten Berechnungsverfahren nicht eingehalten sind, zum anderen können teilweise erheblich höhere rechnerische Tragfähigkeiten bei Biegebeanspruchung erzielt werden. Demgegenüber steht allerdings eine ggf. recht aufwändige Schnittgrößenermittlung, da sowohl die Berechnung der Knotenmomente als auch die rechnerische Berücksichtigung von Windlasten erforderlich ist.
Die vereinfachten Berechnungsverfahren nach DIN EN 1996-3/ NA ermöglichen den statischen Nachweis eines Großteils aller im Mauerwerksbau auftretenden Problemstellungen auf der Basis von Bemessungsschnittgrößen im Grenzzustand der Tragfähigkeit innerhalb kürzester Zeit und ohne großen Aufwand. Wesentlicher Vorteil dieser Vorgehensweise ist, dass die auf die Wand einwirkenden Biegebeanspruchungen aus Lastexzentrizität und Windeinwirkungen in stark vereinfachter Form bei der Bemessung Berücksichtigung finden, so dass auf die Ermittlung dieser Einwirkungen verzichtet werden kann. Im Gegensatz zur Vorgängernorm DIN 1053-1 darf dieses Verfahren nun auch bei nicht vollständig auf der Wand aufliegenden Deckenscheiben angewendet werden. In Sonderfällen kann ein detaillierterer Nachweis von Einzelbauteilen nach dem genaueren Verfahren erfolgen, obwohl die übrigen Bauteile mit den vereinfachten Berechnungsverfahren nachgewiesen werden.
Bei Einhaltung der Anwendungsgrenzen des vereinfachten Berechnungsverfahrens und der nachfolgend genannten Randbedingungen ist kein Nachweis ausreichender Querkrafttragfähigkeit erforderlich. DIN EN 1996-3/NA enthält daher auch keine Regelungen zum Querkraftnachweis.
Bei der Berechnung nach dem vereinfachten Verfahren werden folgende Näherungen getroffen:
- Auf einen rechnerischen Nachweis der Aussteifung des Ge- bäudes darf verzichtet werden, wenn die Geschossdecken als steife Scheiben ausgebildet sind bzw. statisch nachgewiesene, ausreichend steife Ringbalken vorliegen und wenn in Längs- und Querrichtung des Gebäudes eine offensichtlich ausreichende Anzahl von genügend langen aussteifenden Wänden vorhanden ist, die ohne größere Schwächungen und ohne Versprünge bis auf die Fundamente geführt werden. Bei Elementmauerwerk mit einem planmäßigen Überbindemaß lol < 0,4 · hu ist bei einem Verzicht auf einen rechnerischen Nachweis der Aussteifung des Gebäudes die ggf. geringere Schubtragfähigkeit bei hohen Auflasten zu berücksichtigen. Die Entscheidung für oder gegen einen Aussteifungsnachweis obliegt dem planenden Ingenieur. Ist bei einem Bauwerk nicht von vornherein erkennbar, dass dessen Aussteifung gesichert ist, so ist ein rechnerischer Nachweis der Biege- und Querkrafttragfähigkeit der zugehörigen Bauteile in Scheibenrichtung nach dem genaueren Verfahren nach DIN EN 1996-1-1/NA zu führen. Gegebenenfalls ist hierbei auch ein Nachweis der kombinierten Beanspruchung zu führen. Der Nachweis der vertikalen Tragfähigkeit darf aber trotzdem nach dem vereinfachten Berechnungsverfahren geführt werden.
- Der Einfluss von Windlasten senkrecht zur Wandebene von tragenden Wänden kann vernachlässigt werden, wenn eine ausreichende horizontale Halterung am Wandkopf und -fuß gegeben ist.
- Bestimmte Beanspruchungen, z.B. Biegemomente aus Deckeneinspannungen, ungewollte Ausmitten beim Knicknachweis, Wind auf tragende Wände sind nicht gesondert nachzuweisen, sondern sind durch den Sicherheitsabstand, der dem Berechnungsverfahren zugrunde liegt, oder durch konstruktive Regeln und Grenzen abgedeckt. Voraussetzung: Es treten in halber Geschosshöhe der Wand nur Biegemomente aus der Deckeneinspannung oder -auflagerung und aus Windlasten auf.
- Greifen abweichend von den vorherigen Randbedingungen an tragenden Wänden größere horizontale Lasten an, so ist der Nachweis nach DIN EN 1996-1-1/NA mit dem genaueren Berechnungsverfahren zu führen.
- Ein Versatz der Wandachsen infolge einer Änderung der Wanddicken gilt dann nicht als größere Ausmitte, wenn der Querschnitt der dickeren tragenden Wand den Querschnitt der dünneren tragenden Wand umschreibt.
Aufgrund der genannten Randbedingungen ist die Anwendung des vereinfachten Verfahrens nur unter bestimmten Voraussetzungen zulässig. Die Voraussetzungen für die Anwendung des vereinfachten Verfahrens sind:

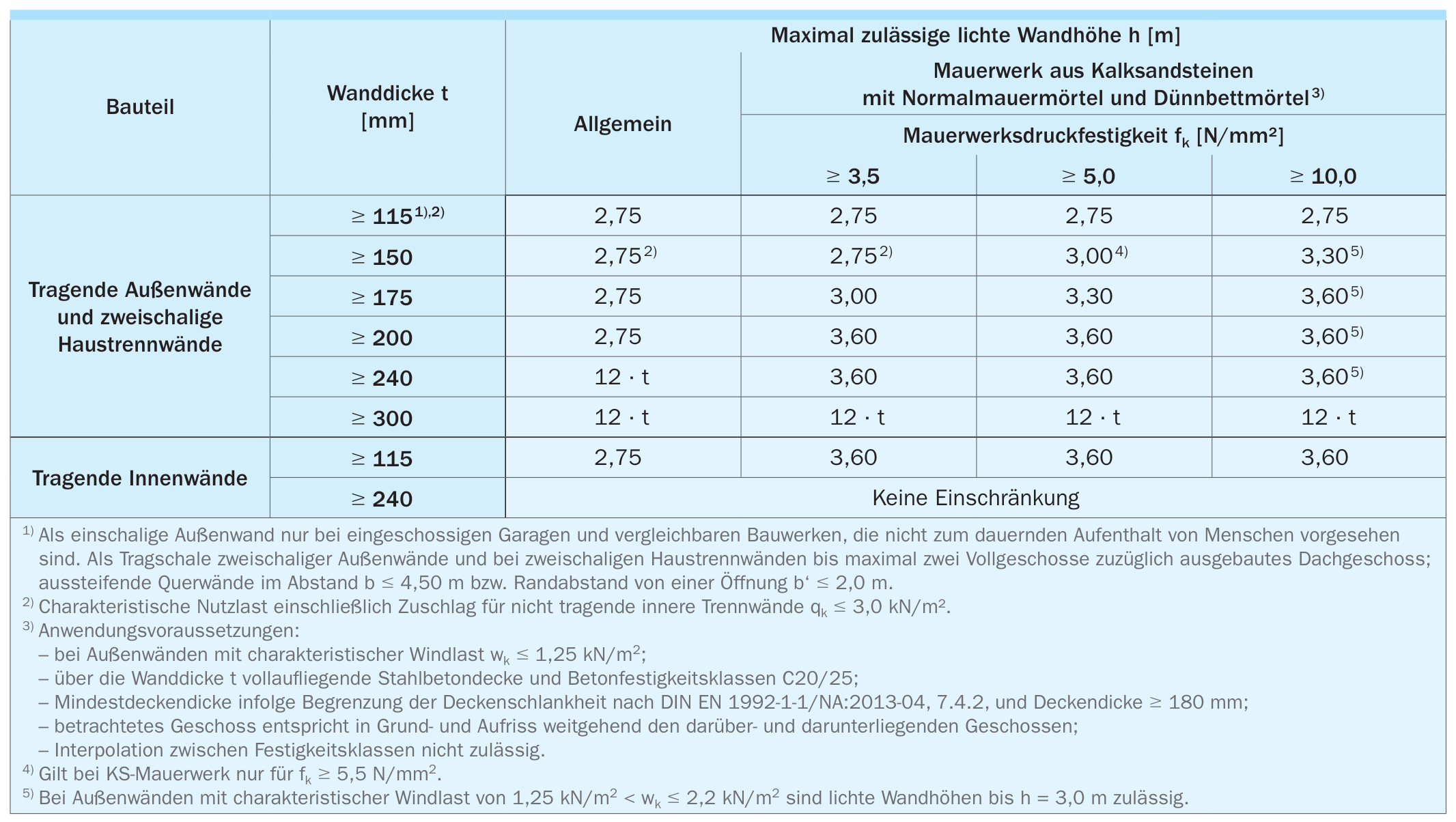

- Die Anwendungsgrenzen nach Tafel 20 sind eingehalten.
- Gebäudehöhe über Gelände $h_m \leqslant 20\,\mathrm{m}$; Diese Einschränkung ist erforderlich, um im Normalfall auf genauere Nachweise zur Gebäudeaussteifung verzichten zu können. Als Gebäudehöhe darf bei geneigten Dächern das Mittel von First- und Traufhöhe gelten.
- Stützweite der Decke $l_f \leqslant 6{,}0\,\mathrm{m}$, sofern die Biegemomente aus dem Deckendrehwinkel nicht durch konstruktive Maßnahmen, z.B. Zentrierleisten, begrenzt werden; Bei größeren Stützweiten treten infolge der Einspannung der Decken in die Wände erhöhte Kantenpressungen gegenüber einer zentrischen Belastung auf, die über die zulässigen Spannungen nicht mehr abgedeckt sind. Bei zweiachsig gespannten Decken ist für die Länge $l_f$ die kürzere der beiden Stützweiten anzusetzen.
- Das Überbindemaß $l_{ol}$ nach DIN EN 1996-1-1 muss mindestens $0{,}4 \cdot h_u$ und mindestens $45\,\mathrm{mm}$ betragen. Nur bei Elementmauerwerk darf das Überbindemaß $l_{ol}$ auch $0{,}2 \cdot h_u$, mindestens aber $125\,\mathrm{mm}$ betragen.
- Die Deckenauflagertiefe $a$ muss mindestens die halbe Wanddicke ($t/2$), jedoch mehr als $100\,\mathrm{mm}$ betragen. Bei einer Wanddicke $t \geqslant 365\,\mathrm{mm}$ darf die Mindestdeckenauflagertiefe auf $0{,}45 \cdot t$ reduziert werden.
- Für den Nachweis von Kellerwänden gelten die Voraussetzungen nach Abschnitt 7.1.
- Freistehende Wände sind nach DIN EN 1996-1-1/NA nachzuweisen.
Der übliche Mauerwerksbau im Hochbau wird in aller Regel innerhalb des genannten Anwendungsbereichs des vereinfachten Berechnungsverfahrens liegen.
Es gelten darüber hinaus die Einschränkungen bezüglich der Gebäudehöhe, der Deckenstützweite und der Schlankheit (siehe Abschnitt 5.2).
