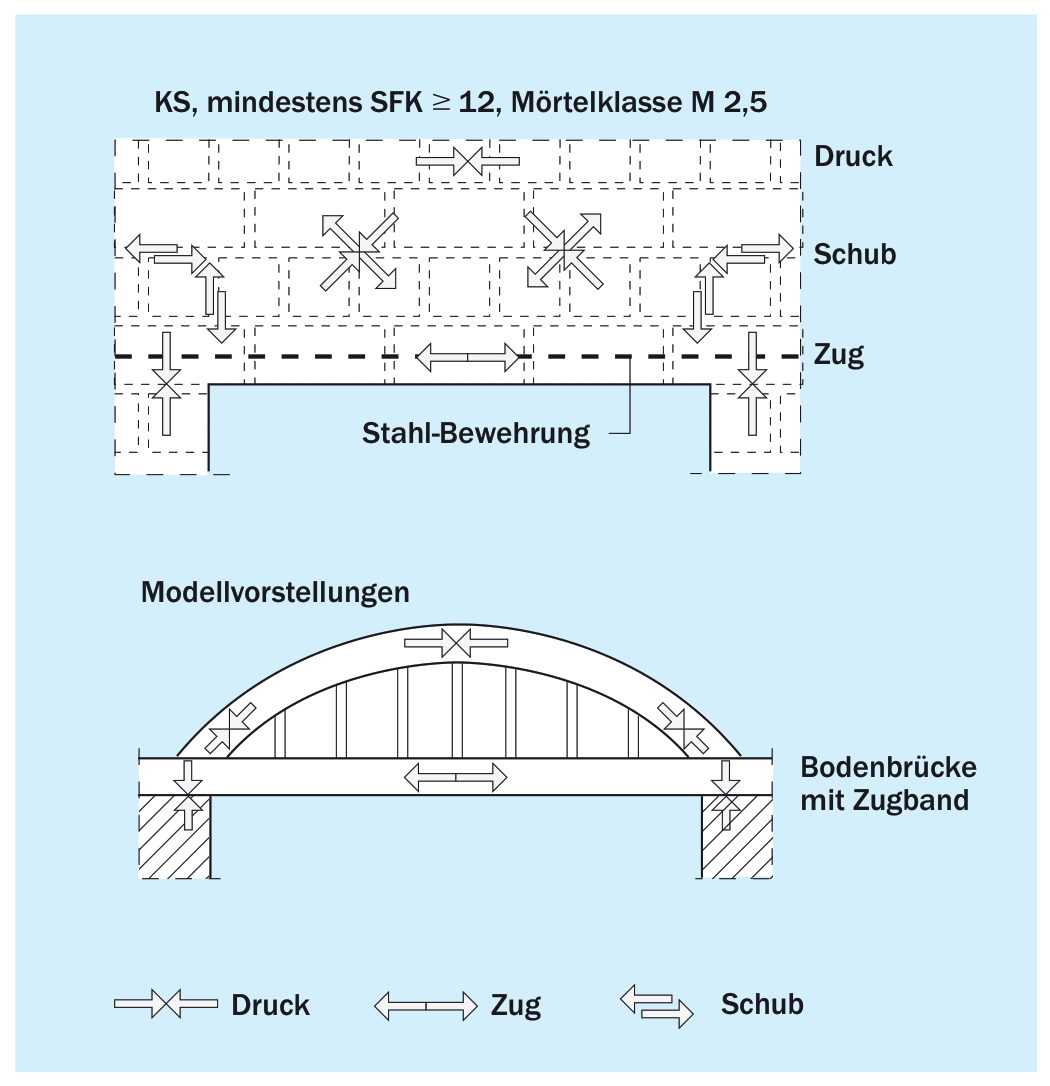

Flachstürze dienen zur Überspannung von kleinen Öffnungen (z.B. Fenster etc.) in Wänden und bestehen aus einem vorgefertigten Zuggurt und einer örtlich hergestellten Druckzone aus Mauerwerk oder Beton. Oberhalb des Flachsturzes bildet sich ein Druckbogen aus (Bild 23). Der Bogenschub wird durch die im Flachsturz liegende Bewehrung (Zuggurt) aufgenommen.

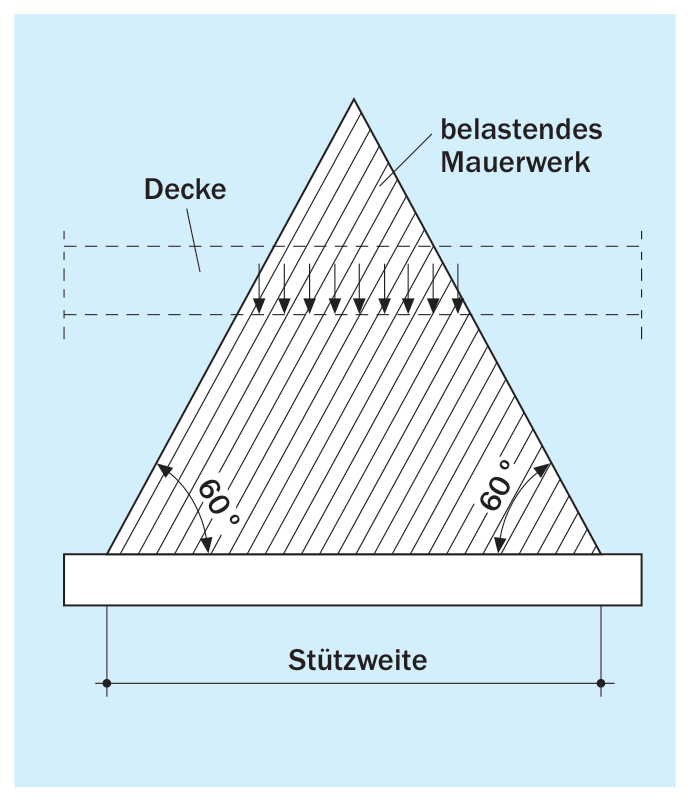

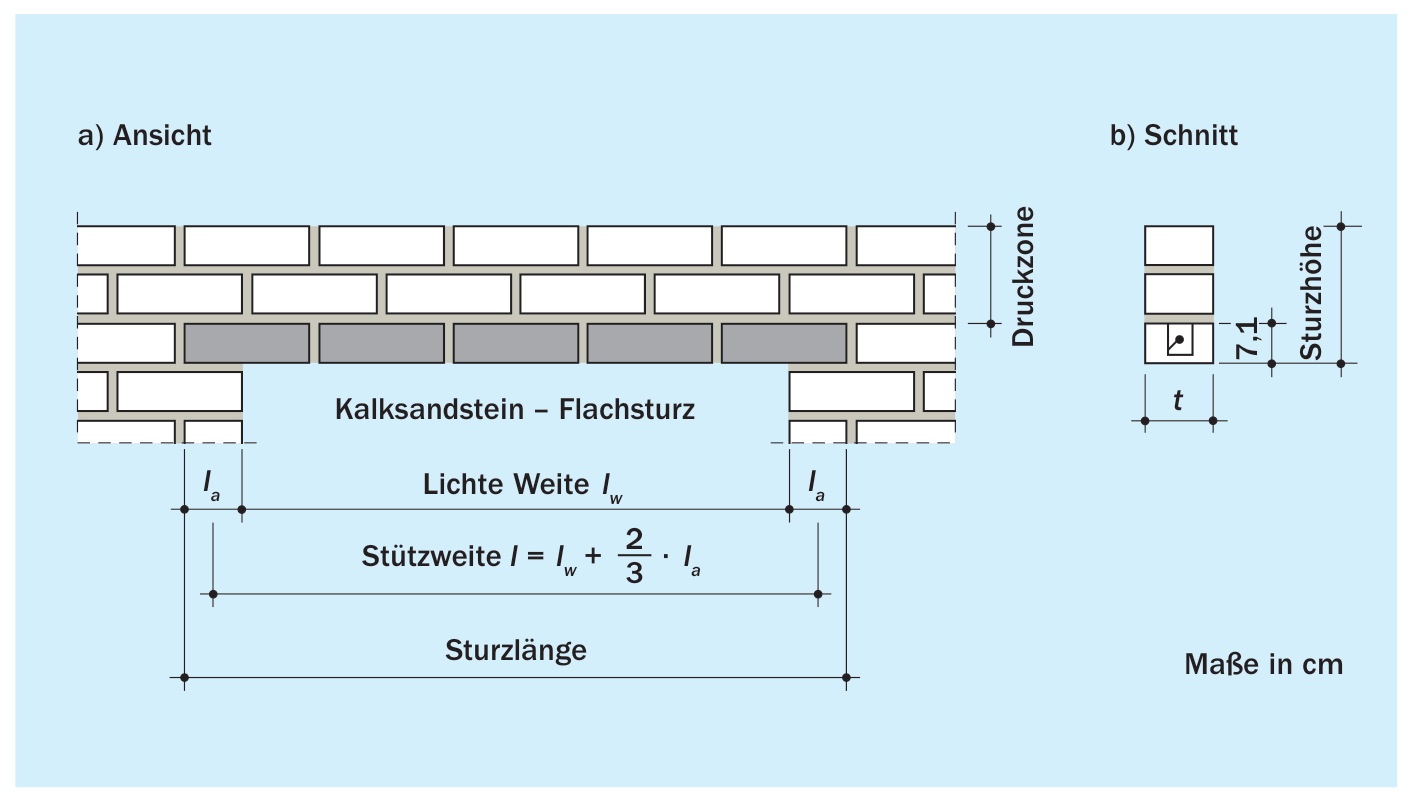

Konstruktive HinweiseFlachstürze dürfen nur als Einfeldträger mit einer Stützweite l ≤ 3 m (Bild 24) und nur bei vorwiegend ruhender Belastung verwendet werden. Eine unmittelbare Belastung des Zuggurtes mit Einzellasten ist nicht zulässig. Die auf den Flachsturz maximal wirkende Belastung unter Berücksichtigung einer Gewölbewirkung im Mauerwerk zeigt (Bild 25). Falls oberhalb des Flachsturzes eine Stahlbetondecke aufliegt, so ist die Auflagerkraft der Decke im dargestellten Einzugsbereich zu berücksichtigen. Entsprechendes gilt für Einwirkungen aus Einzellasten.
Die Zuggurte von Flachstürzen (h ≤ 12,5 cm) bestehen aus KS -U-Schalen mit Stahlbetonkern. Diese müssen mindestens 11,5 cm breit und 6 cm hoch sein. Es dürfen mehrere Flachstürze nebeneinander angeordnet werden, wenn die Druckzone in ihrer Breite sämtliche Zugglieder erfasst. Je Zugglied ist eine Bewehrung von mindestens 1 Stab Ø 8 mm erforderlich. Der maximale Stabdurchmesser ist auf 12 mm begrenzt. Für die Betondeckung der Bewehrung gelten die Regelungen in DIN EN 1992-1-1/NA bzw. die darüber hinaus gehenden Festlegungen in der allgemeinen bauaufsichtlichen Zulassung. Auf eine Schubbewehrung darf in Flachstürzen verzichtet werden.
Die Auflagertiefe von Flachstürzen auf dem Mauerwerk muss mindestens 11,5 cm betragen. Die Auflagerpressungen sind nachzuweisen. Die Oberseite von Flachstürzen ist rau auszubilden und vor dem Aufmauern sorgfältig von Schmutz zu reinigen. Die Druckzone aus Mauerwerk ist im Verband mit vermörtelten Stoß- und Lagerfugen, mit Steinen mindestens der Festigkeitsklasse 12 sowie mindestens mit Mörtelgruppe II herzustellen.
Nachweis mit BemessungstafelnDie Bemessung des Flachsturzes erfolgt mit Hilfe von Bemessungstafeln auf der Grundlage typengeprüfter statischer Berechnungen der Hersteller. Die Bemessung erfolgt durch einen Vergleich zwischen der vorhandenen Einwirkung und der in Abhängigkeit der Sturzgeometrie (Stützweite und Sturzhöhe) angegebenen zulässigen Gleichstreckenlast:
$\mathrm{vorh.}\ q_{Ed} \leqslant \mathrm{zul.}\ q_{Ed}$ (7.3)
Streng genommen ist die Anwendung der Bemessungstafeln für Flachstürze nur für eine Gleichstreckenlast zulässig. Sie kann jedoch auch für eine dreieckförmige Belastung bei Ausbildung eines Druckbogens gemäß Bild 25 herangezogen werden, wenn man vorh. qEd aus den einwirkenden Lasten zurückrechnet:
$\mathrm{vorh.}\ q_{Ed} = \frac{(G_{k,Decke} + G_{k,Wand}) \cdot \gamma_G + Q_{k,Decke} \cdot \gamma_Q}{l_{ef}}$
Bemessung von vor Ort hergestellten StürzenWerden Stürze vor Ort aus KS -U-Schalen bewehrt und mit Ortbeton verfüllt hergestellt, z.B. bei Sichtmauerwerk mit Sturzhöhe 24 cm, so erfolgt die Bemessung nach DIN EN 1992-1-1/NA.
