Nach DIN EN 1996-1-1/NA sowie auch DIN EN 1996-3/NA müssen alle horizontalen Einwirkungen sicher in den Baugrund weitergeleitet werden. Dabei kann auf einen rechnerischen Nachweis verzichtet werden, wenn die Geschossdecken als steife Scheiben ausgebildet sind bzw. statisch nachgewiesene, ausreichend steife Ringbalken vorliegen und wenn in Längs- und Querrichtung des Gebäudes eine offensichtlich ausreichende Anzahl von genügend langen Wänden vorhanden ist, die ohne größere Schwächungen und Versprünge bis auf die Fundamente geführt werden. Nur wenn bei einem Bauwerk nicht von vornherein erkennbar ist, dass Steifigkeit und Stabilität entsprechend gesichert sind, ist ein rechnerischer Nachweis der Gesamtaussteifung erforderlich.
Die räumliche Steifigkeit von Bauwerken und deren Stabilität ist hinsichtlich der Standsicherheit von besonderer Bedeutung. Dies gilt insbesondere für die Aufnahme und die Weiterleitung der horizontalen Einwirkungen auf das Bauwerk. Dabei muss nicht nur die Standsicherheit der einzelnen Wände, sondern auch die Stabilität des Gesamtbauwerks gewährleistet sein. Ist ein Bauwerk durch Fugen unterteilt, muss jeder Gebäudeabschnitt für sich ausgesteift sein.
Die wesentlichen horizontalen Einwirkungen auf Mauerwerksgebäude sind:
- Winddruck und Windsog
- Erddruck
- Seismizität/Erdbeben (je nach geographischer Lage)
- Imperfektionen

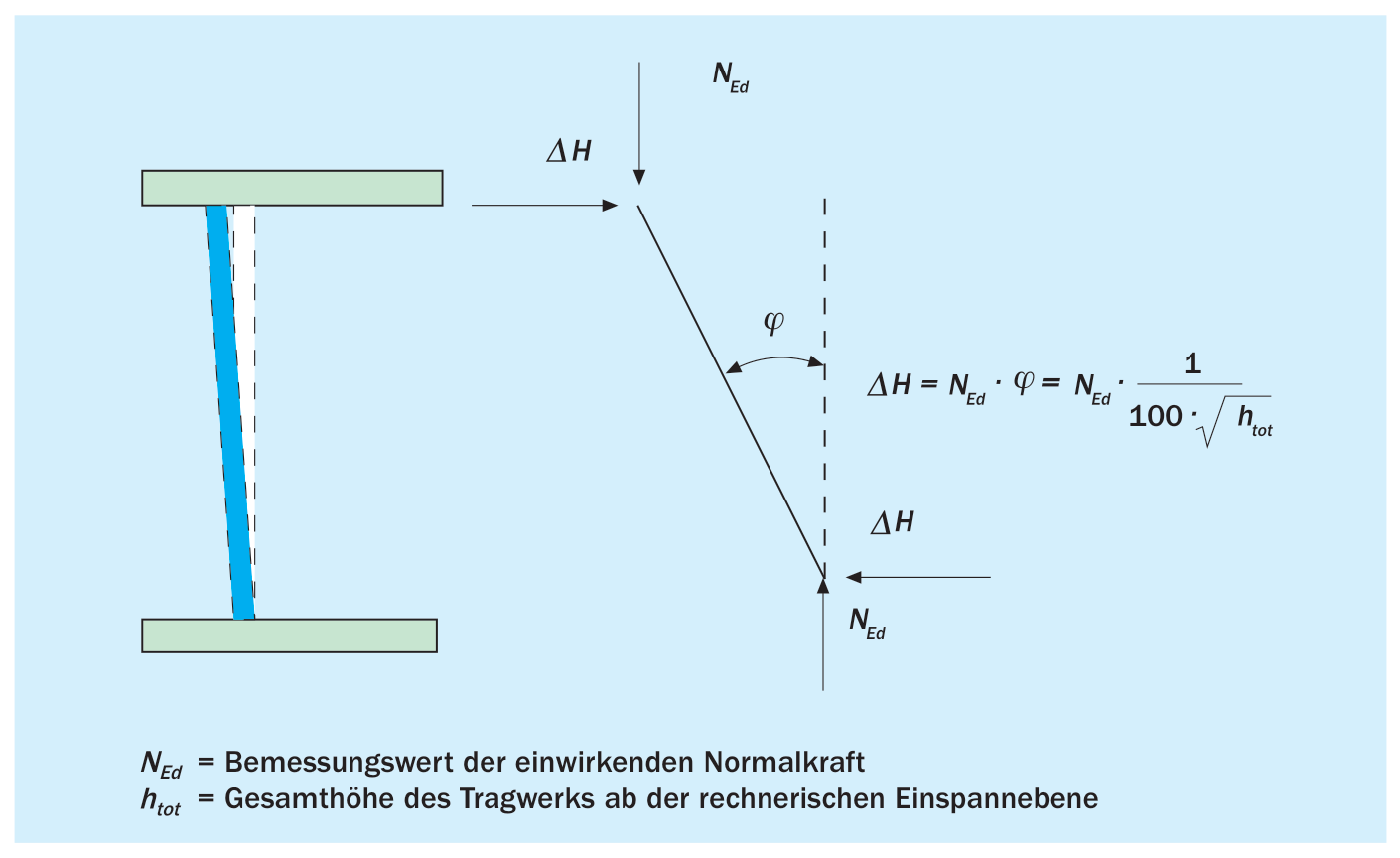

Hierunter versteht man eine ungewollte Abweichung vom planmäßigen Zustand, z.B. durch Lotabweichungen von vertikalen Bauteilen, Vorkrümmungen von Stabachsen, Eigenspannungen und strukturellen Imperfektionen durch Toleranzen der Querschnittsabmessungen. Ihr Einfluss darf nach DIN EN 1996-1-1/NA (Abschnitt 5.3) näherungsweise durch den Ansatz geometrischer Ersatzimperfektionen in Form einer Schiefstellung aller lotrechten Bauteile erfasst werden. Gegenüber der Sollachse ist hierfür eine Schiefstellung um den Winkel in Abhängigkeit der Gebäudehöhe anzusetzen, aus der zusätzliche Horizontallasten auf die aussteifenden Bauteile resultieren (Bild 9).
Für die Aussteifung eines Gebäudes sind stets mindestens drei Wandscheiben, deren Wirkungslinien sich nicht in einem Punkt schneiden und die nicht alle parallel angeordnet sind, sowie eine schubsteife Deckenscheibe (oder ein statisch nachgewiesener Ringbalken) erforderlich. Lage und Richtung der Wandscheiben sollten zudem so gewählt werden, dass die Verdrehung des Gebäudes um seine vertikale Achse gering bleibt. Ferner sollten Wandscheiben derart angeordnet werden, dass Zwangbeanspruchungen der Geschossdecken vermieden werden. Bild 8 zeigt einige Beispiele für günstige und ungünstige Anordnungen von Wandscheiben. Vereinbarungsgemäß nehmen dabei Wandscheiben nur Lasten in Richtung ihrer starken Achse auf, da ihre Biegesteifigkeit bei der Bemessung um die schwache Achse vernachlässigt wird. Ferner wird angenommen, dass Stützen und in der Regel auch Pfeiler und kurze Wandabschnitte aufgrund ihrer geringen Biegesteifigkeit ebenfalls nicht zur Aussteifung beitragen.
Werden mehrere Wandscheiben schubfest miteinander verbunden (z.B. durch Aufmauerung im Verband), so entstehen L- oder U-förmige Aussteifungselemente, die sich durch höhere Steifigkeiten auszeichnen. Der Nachweis dieser Aussteifungselemente muss nach dem genaueren Berechnungsverfahren gemäß DIN EN 1996-1-1/NA erfolgen. Zusammengesetzte torsionssteife Querschnitte aus Wänden bezeichnet man als Aussteifungskerne.
Bei großer Nachgiebigkeit der aussteifenden Bauteile müssen deren Formänderungen bei der Schnittgrößenermittlung berücksichtigt werden. Für vertikale Tragglieder ist nach DIN EN 19961-1/NA (Abschnitt 5.4) ein Nachweis nach Theorie II. Ordnung (Knicksicherheitsnachweis) erforderlich, wenn der Schnittgrößenzuwachs infolge der Tragwerksverformungen größer ist als 10 % der Schnittgrößen nach Theorie I. Ordnung. Die Berücksichtigung der Einflüsse nach Theorie II. Ordnung darf entfallen, wenn die lotrechten aussteifenden Bauteile in der betrachteten Richtung die folgenden Bedingungen (Gleichung 4.1) erfüllen und die lotrecht aussteifenden Bauteile annähernd symmetrisch angeordnet sind oder keine maßgebende Torsionsbeanspruchung auftritt.
$h_{tot} \cdot \sqrt{\frac{N_{Ed}}{EI}} \begin{cases} \leqslant 0{,}2 + 0{,}1 \cdot n & \text{für } n < 4 \\ \leqslant 0{,}6 & \text{für } n \geqslant 4 \end{cases}$ (4.1)
mit
$h_{tot}$ Gesamthöhe des Tragwerks ab der rechnerischen Einspannebene
$N_{Ed}$ Summe aller charakteristischen Vertikallasten ($g_k + q_k$) des Gebäudes in Höhe der rechnerischen Einspannebene ($\gamma_F = 1{,}0$)
$EI$ Summe der Biegesteifigkeit aller lotrechten aussteifenden Bauteile im Zustand I, nach der Elastizitätstheorie, die in der betrachteten Richtung wirken
$n$ Anzahl der Geschosse ab der rechnerischen Einspannebene
Bei der räumlichen Steifigkeit ist darauf zu achten, dass alle tragenden und aussteifenden Wände mit den Decken kraftschlüssig verbunden sind. Nach DIN EN 1996-1-1/NA müssen die Wandscheiben entweder durch Reibung (Stahlbetondecken) oder Zuganker (z.B. bei Holzbalkendecken) an die Deckenscheibe angeschlossen sein.
Im Allgemeinen ist die Verwendung von Trennlagen bei KS-Mauerwerk am Wandkopf unter den Decken nicht erforderlich. Lediglich bei Deckenauflagern in Eckbereichen (Aufschüsseln) und/oder unter der obersten Geschossdecke können diese notwendig werden.

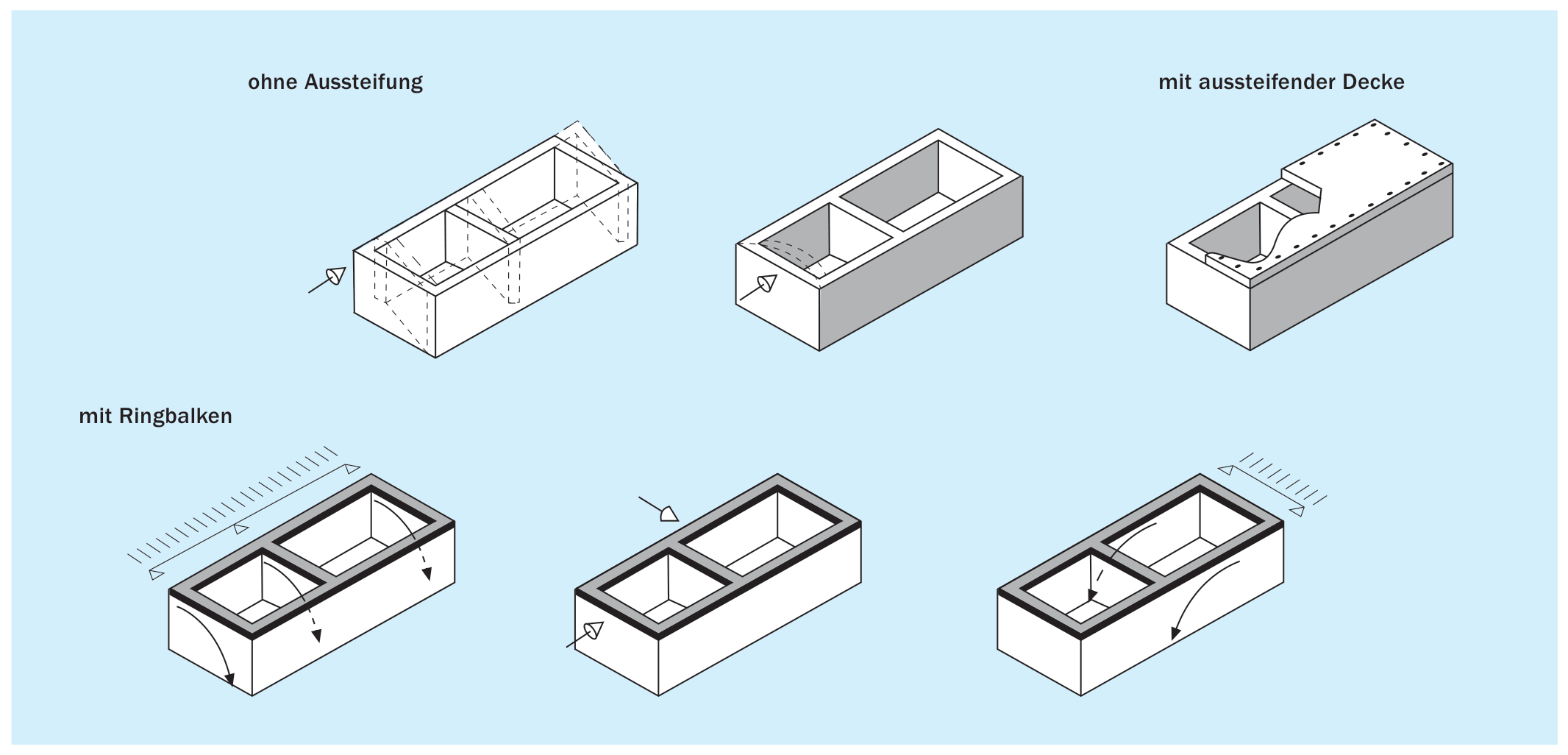

Mauerwerksbauten üblicher Abmessungen besitzen im Allgemeinen eine Vielzahl von aussteifenden Wandscheiben. Bei einer kraftschlüssigen VerbinWanddicken gilt dann nicht als größere Ausmitte, wenn der Querschnittforderliche räumliche Steifigkeit nicht gegeben ist, müssen Ringanker bzw. -balken vorgesehen werden, die sich beispielsweise mit ausbetonierten KS -U-Schalen herstellen lassen (Bild 10).
