8.9. Stumpfstoßtechnik

Der KS-Stumpfstoß, ohne den Bauablauf störende Verzahnung der Wände, eröffnet für Planung und Ausführung Freiräume – auch bei Anwendung von mechanischen Versetzgeräten (Bilder 33 bis 38). Diese Bauweise hat sich seit Jahrzehnten bewährt. Aus baupraktischen Gründen wird daher auch bei statisch angesetzter zweiseitiger Halterung empfohlen, konstruktiv Edelstahl-Flachanker in die Lagerfugen einzulegen. Die Anschluss fugen sind aus schalltechnischen Gründen zu vermörteln.

Bilder

Bild 33: Stumpfstoßtechnik: Mörtelbett mit Edelstahl-Flachanker

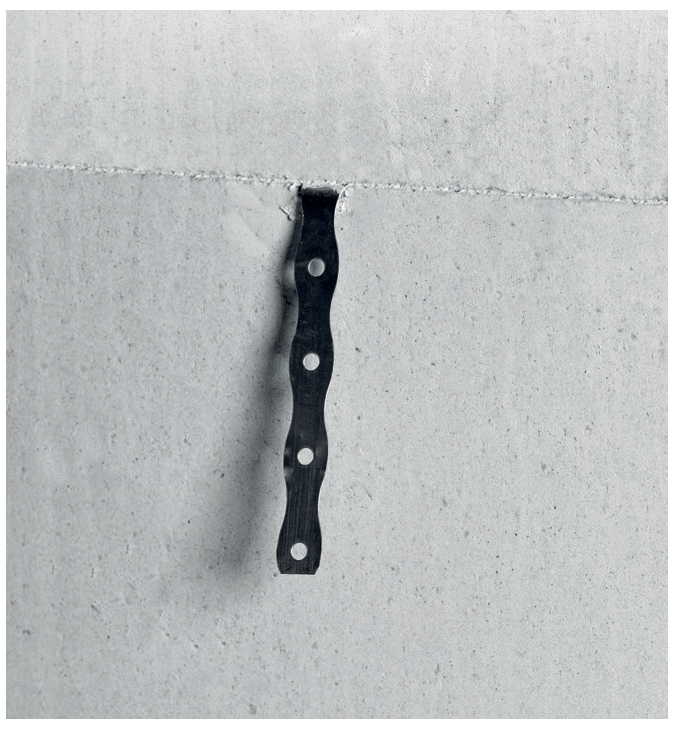

Bild 34: Stumpfstoßtechnik: Abgewinkelte Edelstahl-Flachanker (Bauphase) in Achse der anschließenden Wand

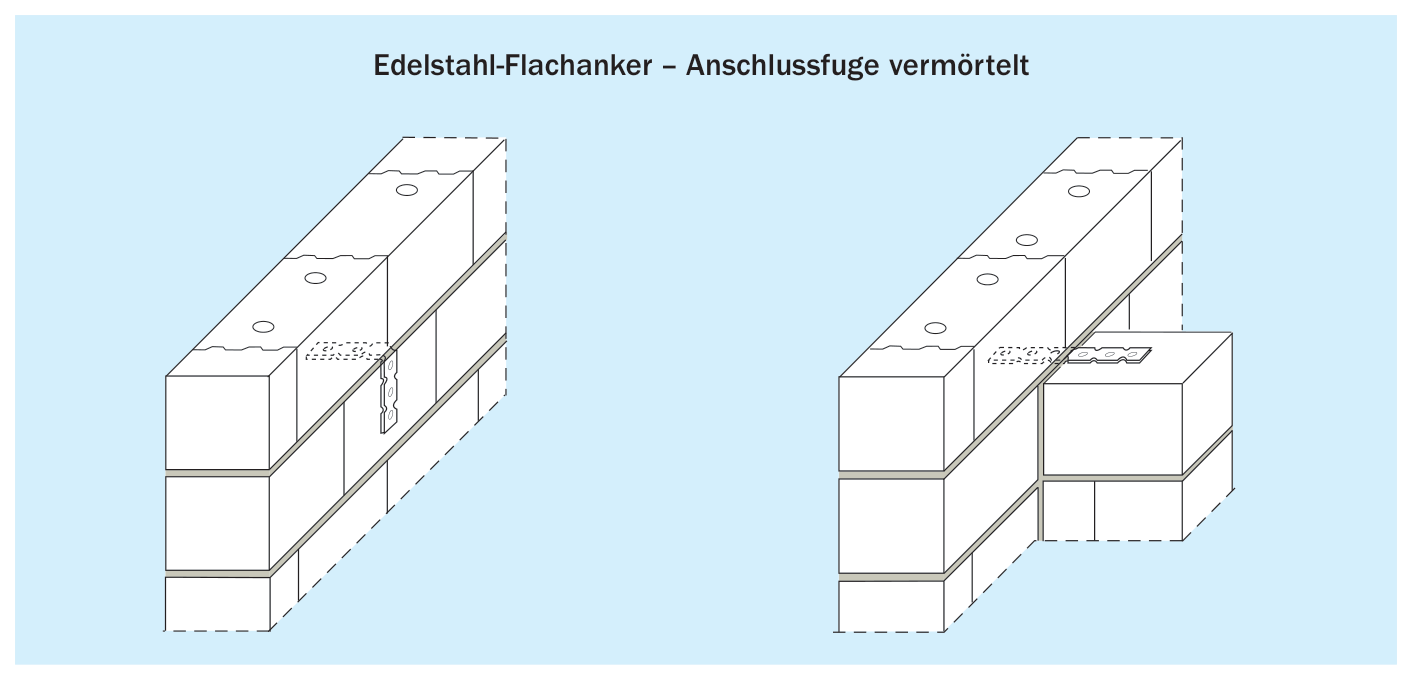

Bild 35: Anwendung von Edelstahl-Flachankern bei der KS-Stumpfstoßtechnik

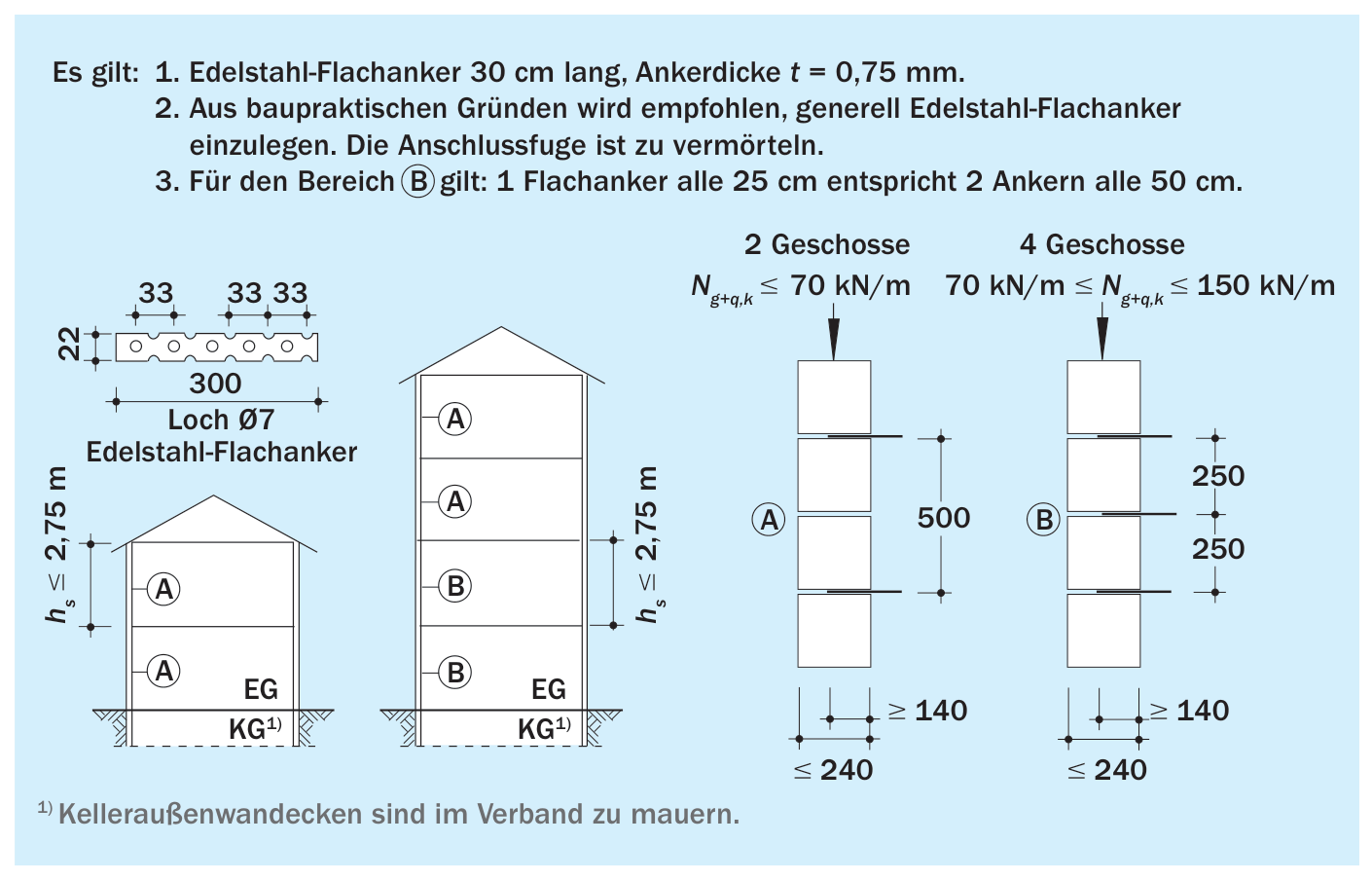

Bild 36: KS-Stumpfstoßtechnik, Regelausführung bei Annahme einer drei- oder vierseitigen Halterung der tragenden Wand (Schichthöhe ≤ 25 cm) [3]

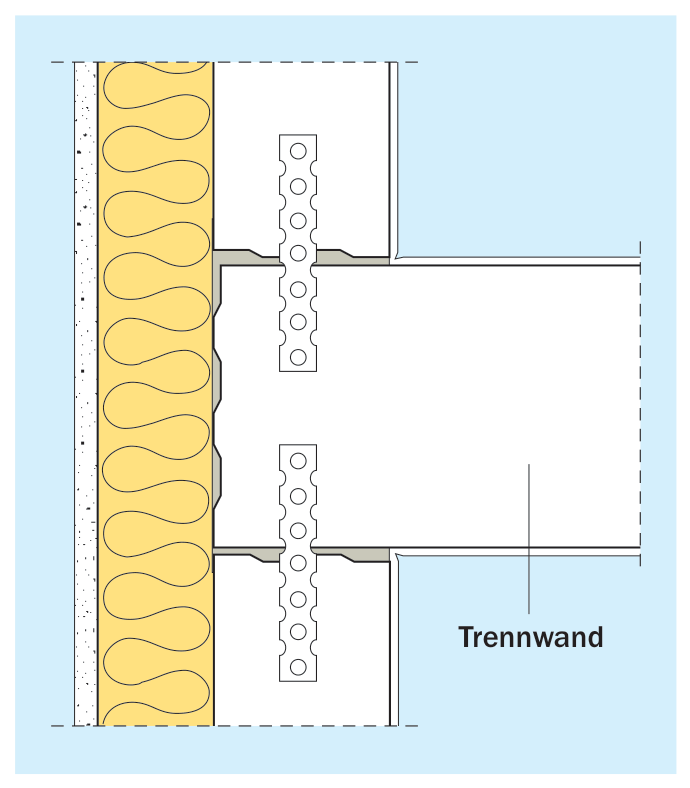

Bild 37: Stumpfstoßtechnik mit durchlaufender Trennwand (Empfehlung bei Schallschutzanforderung)

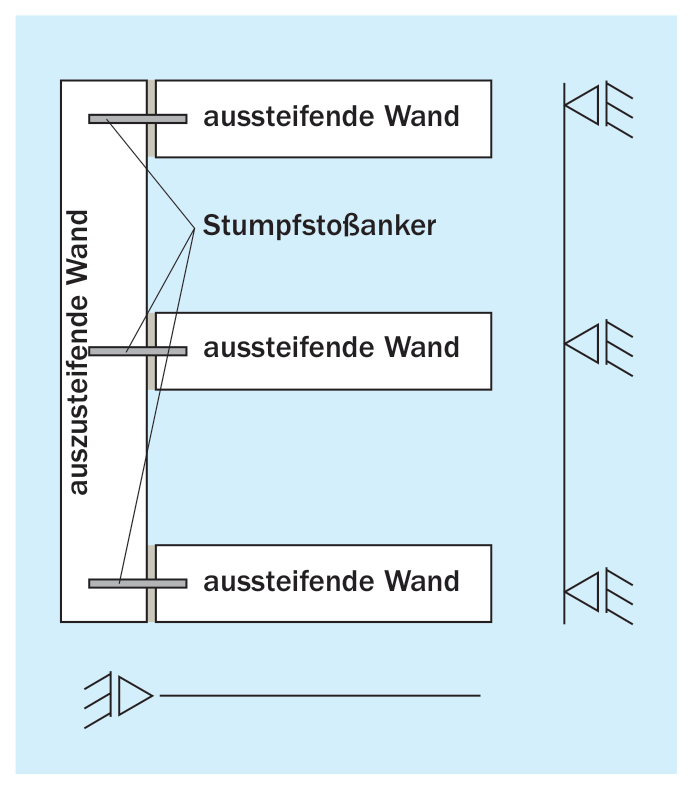

Bild 38: Prinzipielle Anordnung von aus- steifender und auszusteifender Wand bei Anwendung des Stumpfstoßes
