Der Nachweis der Standsicherheit des Wärmedämmverbund systems wird über die Einhaltung der systembezogenen Zu lassung erbracht und für den konkreten Anwendungsbereich definiert. In Abhängigkeit von der Ebenheit und der Tragfähigkeit des Untergrundes und der Querzugfestigkeit der Wärmedämmung ist die Befestigungsart des Systems zu bestimmen: Es kommen verklebte, verklebte und verdübelte und über Schienensysteme befestigte Systeme zur Ausführung.

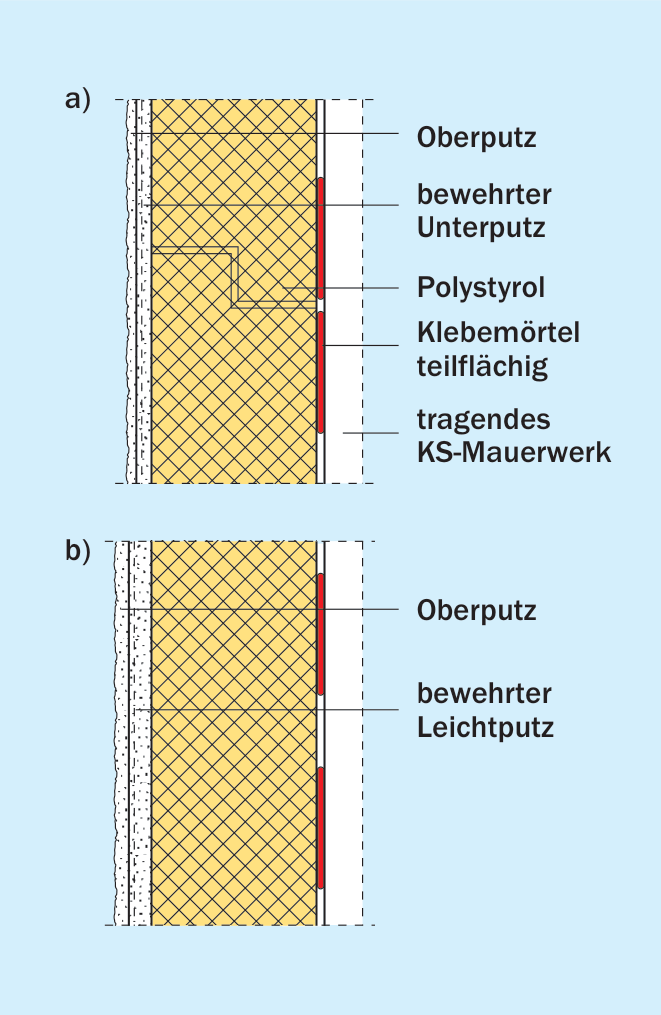

Sollen die Dämmplatten am Untergrund verklebt werden, kann dies volloder teilflächig erfolgen. Der Nachweis ist durch eine Haftzugprüfung zu erbringen, bei der eine Abreißfestigkeit von 0,08 N/mm² erreicht werden muss. Üblich ist bei EPS- Dämmplatten eine Teilflächenverklebung im Randwulst-Punkt-Verfahren auf der Dämmplattenrückseite oder mäanderartig auf dem Untergrund (Bild 20). Mindestens ist ein Klebeflächenanteil von 40 % erforderlich. Sollen Mineralwolle- Lamellen-Platten verwendet werden, sind diese vollflächig zu verkleben. Hierzu ist der Kleber auf den werkseitig beschich- Teilflächig verklebtes WDVS teten Rückseiten der Dämmplatten einzumit EPS-Dämmplatten arbeiten, je nach Zulassung ist auch ein teilflächiger Klebemörtelauftrag auf dem Untergrund (Anteil mind. 50 %) möglich. Eine vollflächige Verklebung mit aufgekämmtem Klebemörtel kann bei sehr ebenem Untergrund auch bei anderen Dämmstoffen vorgesehen werden, erhöht jedoch die Anforderungen an die Verarbeitung.

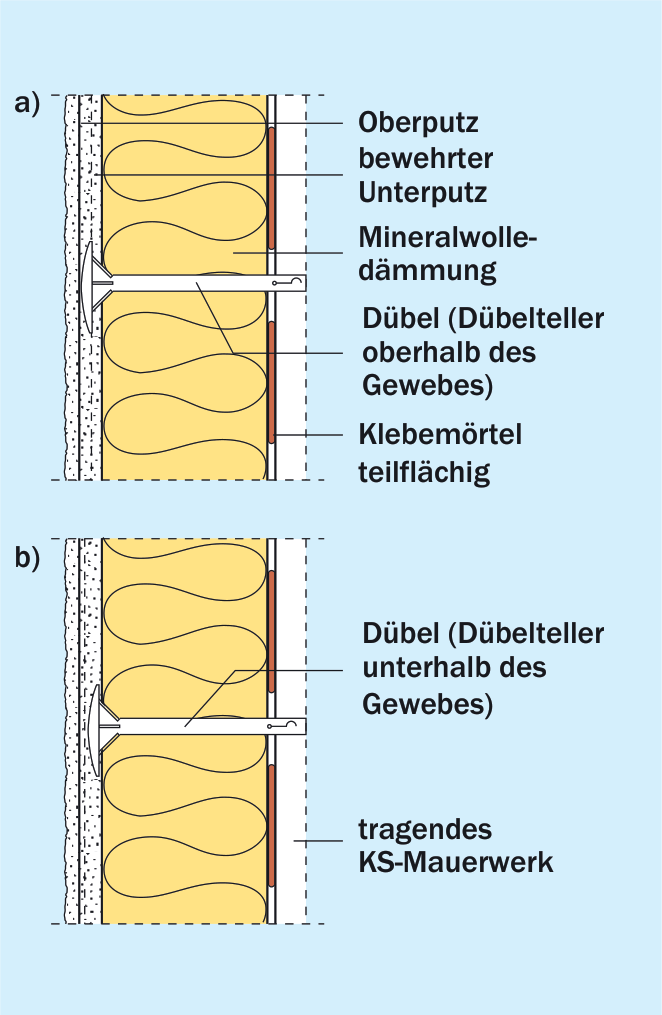

Bei mit der Gebäudehöhe zunehmender Windsogbeanspruchung, geringerer Scherfestigkeit der verwendeten Dämmplatten (Mineralschaum) oder aufgrund systembedingter höherer Eigenlasten (Riemchenbekleidung) kann es erforderlich sein, verklebte Wärmedämmverbundsysteme zusätzlich zu verdübeln (Bild 21).
Die notwendige Dübelanzahl ist von der konkreten Einbausituation abhängig. Parameter sind: Gebäudehöhe und Positionierung der Befestigung zum Gebäuderand, Art und Dicke des Wärmedämmstoffs sowie Durchmesser und Lage des Dübeltellers. Neben den allgemeinen Hinweisen aus DIN 55699 [32] muss der Nachweis der Standsicherheit den jeweiligen Zulassungsbestimmung der AbZ/aBG entsprechen.
Eine Befestigung mit Schienensystemen kommt in der Regel bei sehr unsicheren Untergründen im Altbaubestand zur Ausführung. Am Markt erhältlich sind PVC-Schienen für EPS-Dämmplatten und Aluminium-Schienen für Mineralwolle-Dämmplatten.
