Zur Vermeidung von Rissbildungen im Putz eines Wärmedämmverbundsystems sind einige grundsätzliche Verlegeund Ausführungshinweise zu beachten:

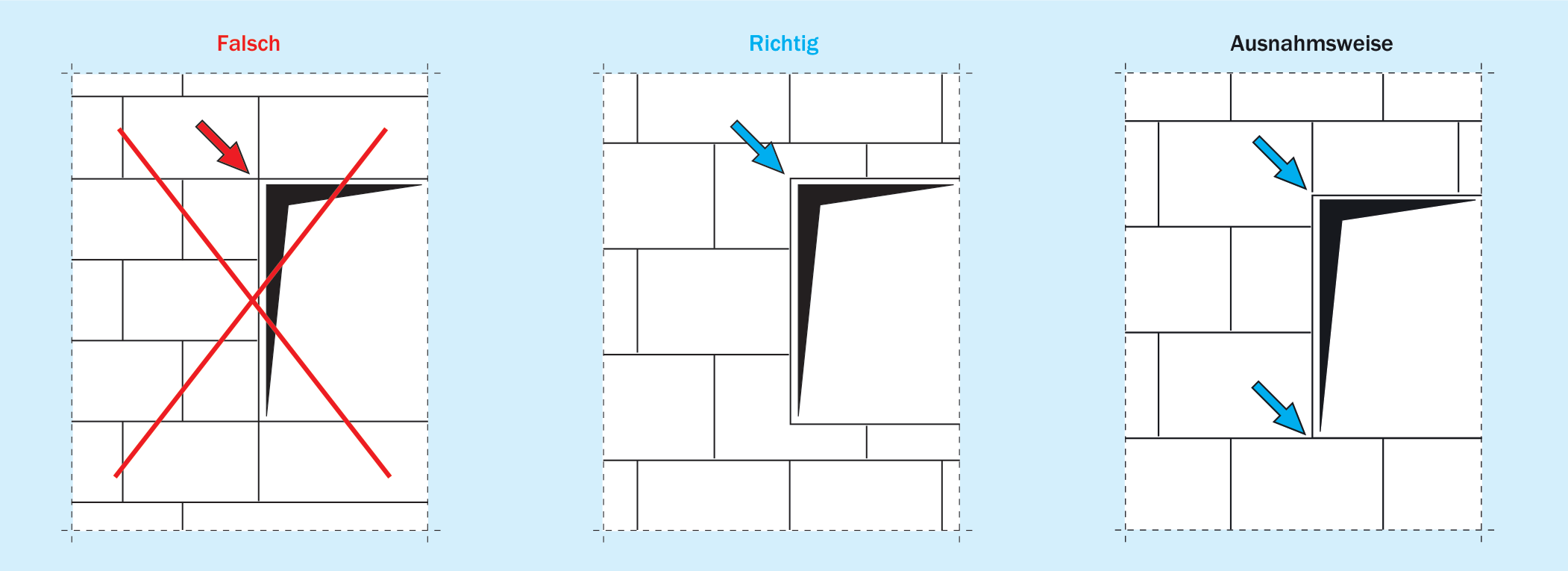

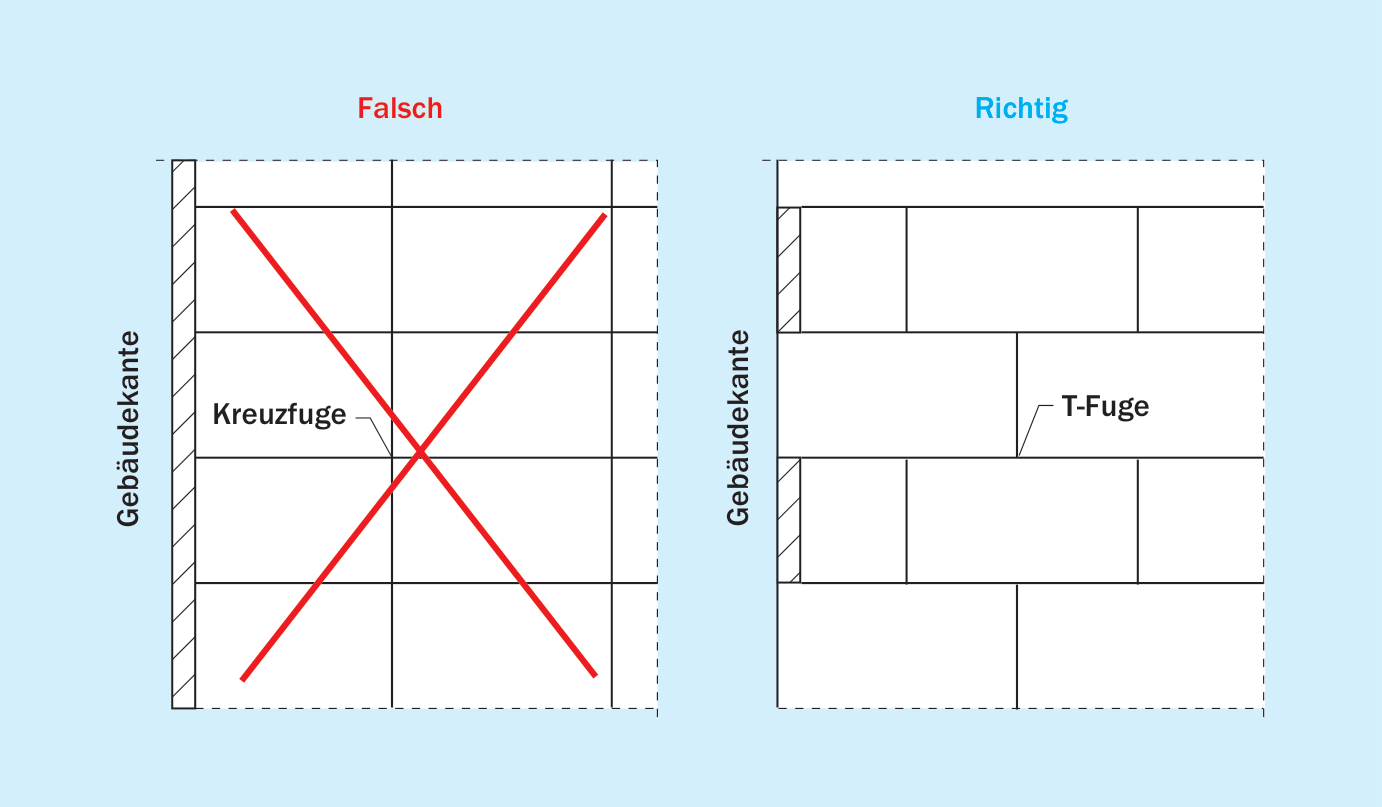

Die Dämmplatten sind im Verband zu verlegen und die Fugen zwischen den Platten dicht zu stoßen (Bild 31). Die Verwendung von Platten mit Stufenfalz oder Nut-/Feder-Kanten vereinfachen die Verlegung erheblich. Auch entlang der Gebäudekanten sind durchgehende Fluchten von Dämmplattenstirnseiten zu vermeiden (Bild 32). An Fensterund Türöffnungen sollen die Dämmstoffplatten möglichst ausgeklinkt und nicht der Verlängerung der Öffnung folgend verlegt werden. Ist dies nicht möglich (z.B. MW-Brandriegel bei EPS), kann in der Dämmplattenebene ausnahmsweise ein T-Stoß (Verlängerung einer Bauteilöffnung durch den Dämmplattenstoß) ausgeführt werden. In jedem Fall ist ein Kreuzstoß zu vermeiden.

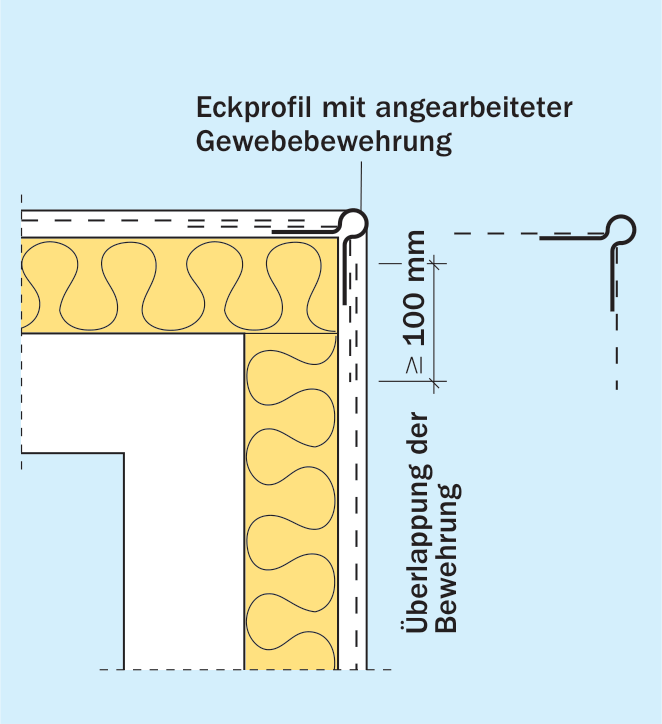

In den Unterputz ist ein Armierungsgewebe glatt und faltenfrei einzulegen, dessen Stöße sich nach DIN 55699 [32] 10 cm überlappen sollen. Dieses Textilglasgewebe hat die Aufgabe, die auftretenden Zugspannungen aufzunehmen und flächig zu verteilen. Ziel ist, die Rissbreite der einzelnen Risse zu verringern. Organische Putzsysteme (Kunstharzputze, Dispersionsputze, Silikonputze oder Silikatputze) werden meist dünnschichtig bis 4 mm Schichtdicke ausgeführt. Dann ist das Armierungsgewebe mittig in den Unterputz einzuarbeiten. Bei mineralischen Putzsys temen (Kalk-Zementoder Zementputze), die meist dickschichtig mit mehr als 4 mm Schichtdicke ausgeführt werden, soll das Armierungsgewebe im oberen Drittel des Unterputzes eingelegt werden. An Gebäudekanten werden in der Regel Eckprofile mit bereits angearbeitetem Gewebe verwendet (Bild 30).

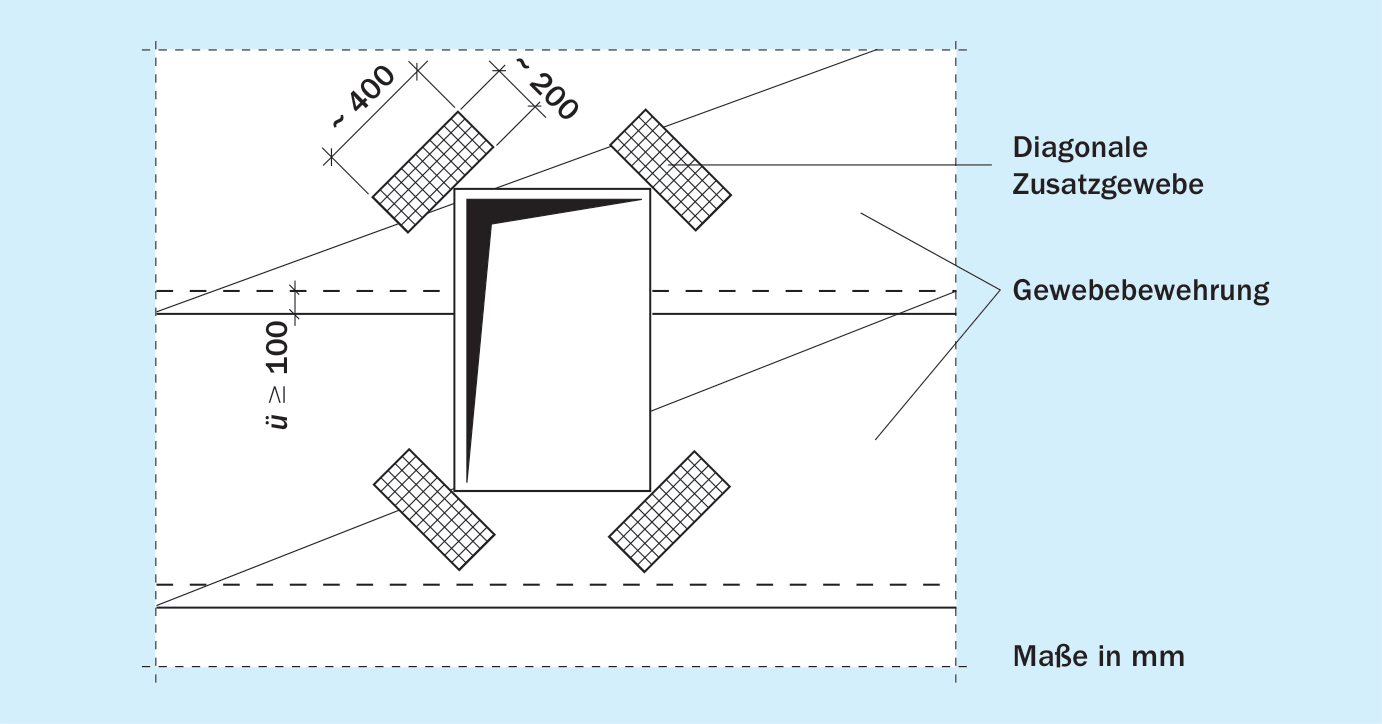

Zur Verringerung der geometriebedingt an den Ecken der Öffnungen auftretenden Kerbspannungen sollen zusätzlich Diagonalarmierungen vorgesehen werden (Bild 33). Bei hoher thermischer Beanspruchung kann aber auch durch diese Maßnahme das Entstehen von Rissen an dieser Stelle nicht vollständig ausgeschlossen werden.
Die Struktur des Oberputzes hat erheblichen Einfluss darauf, ob zum einen Risse entstehen und zum anderen ob ggf. entstandene Risse oder sonstige Unregelmäßigkeiten optisch wahrgenommen werden oder nicht. Während bei glatten Putzen Rissbreiten um 0,1 mm bereits sichtbar sind, sind bei strukturierten Putzoberflächen Risse mit einer Breite von 0,2 mm kaum wahrnehmbar und noch akzeptabel nach WTA Merkblatt 2-4 [33].
Die Rissanfälligkeit eines Putzes wird weiterhin durch die Sonneneinstrahlung deutlich beeinflusst, da durch thermisch bedingte Längenänderungen größere Spannungen entstehen. Dunkle Fassaden heizen sich aufgrund der größeren Absorption der Sonnenstrahlung mehr auf als helle Fassaden. Daher ist die Ausführung heller Fassaden mit einem Hellbezugswert nicht unter 20 zu empfehlen (100 = weiß, 0 = schwarz). Dieser Hellbezugswert berücksichtigt die Aufheizung von Fassaden durch das sichtbare Licht. Durch Weiterentwicklung der Farbbeschichtung (Einbindung von Pigmenten in die Mikrostruktur der Farbe) können aber auch dunklere oder kräftigere Farben verwendet werden. Die Beurteilung Erforderliche Überlappung der Gewebearmierung und Einbau der erfolgt mit Hilfe des TSR-Wertes (totale Diagonalarmierung an Ecken von Wandöffnungen solare Reflexion, Merkblatt TSR [38]). Dieser Wert sollte über 25 liegen. Er ermöglicht eine Bewertung der Aufheizung der Fassade über die Reflexion des gesamten sichtbaren Lichts, also auch im infraroten und ultravioletten Bereich, der nicht wesentlich zur Wärmeentwicklung einer Oberfläche beiträgt.
