Fassaden (VHF)Bei vorgehängten hinterlüfteten Fassaden (VHF) wird die Dämmschicht regelmäßig von den Befestigungsteilen durchstoßen, wodurch nennenswerte Wärmebrückeneffekte entstehen können. Bereits wenige Anker pro m² können eine Erhöhung des $U$-Werts um 0,1 bis 0,2 W/(m²\cdotK) oder mehr zur Folge haben. Es wird empfohlen, thermisch getrennte Befestigungsteile einzusetzen oder zugelassene thermische Trennlagen zwischen Konsole und Wand anzubringen. Die Wärmebrücken sind in den $U$-Wert der Wandfläche mit VHF einzurechnen.
Die Richtlinie „Bestimmung der wärmetechnischen Einflüsse von Wärmebrücken bei vorgehängten hinterlüfteten Fassaden“ [9] stellt entsprechende Werte für typische Verankerungssys teme zur Verfügung und bietet Bemessungsdiagramme zur Berücksichtigung verschiedener Verankerungssysteme.

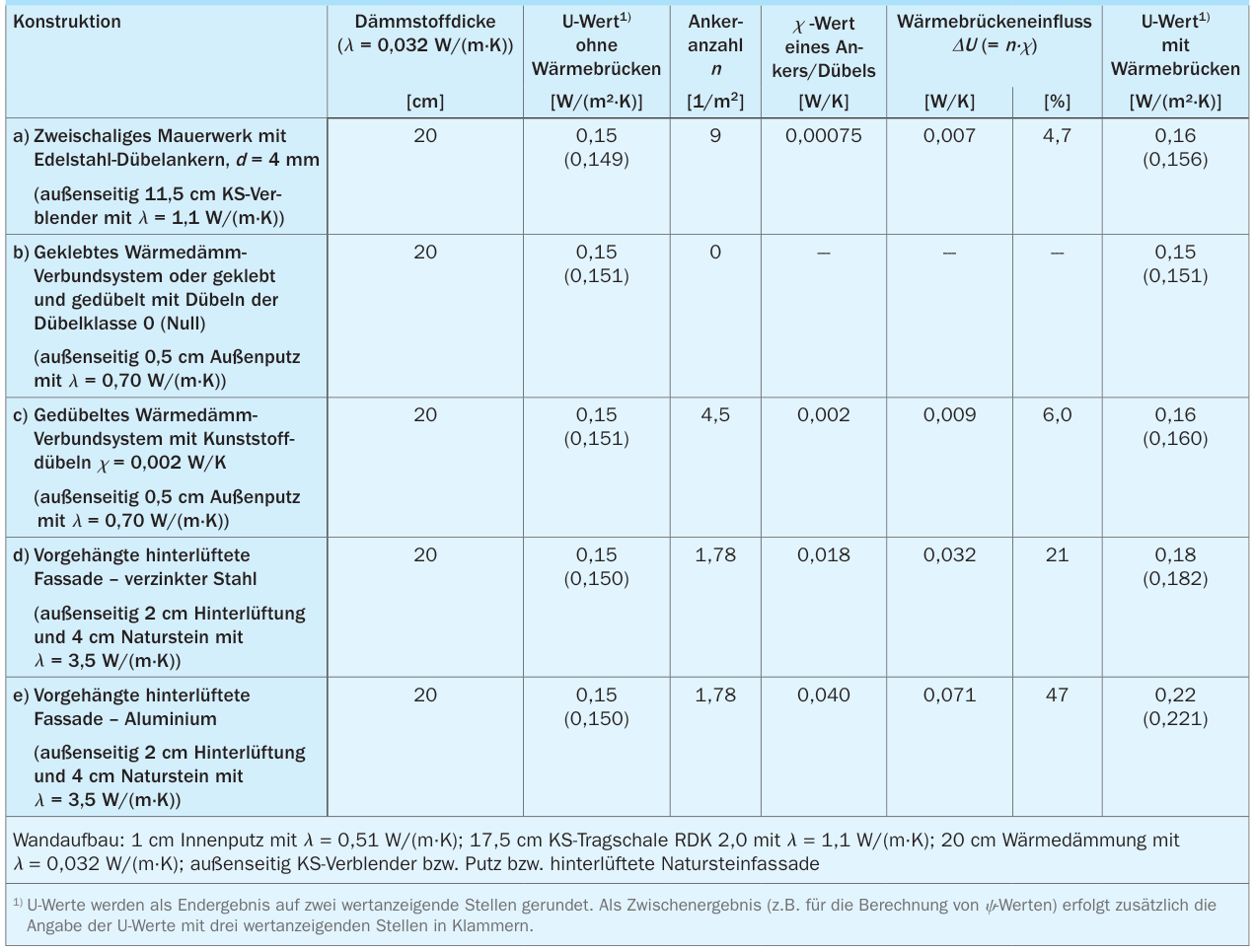

Der Einfluss der Befestigungsmittel wird bei einem Vergleich der Wärmebrückenwirkung verschiedener Befestigungsarten bei Kalksandstein-Konstruktionen deutlich (Tafel 17):
- a) Zweischaliges Mauerwerk mit Kalksandstein-Verblendmauerwerk ohne Hinterlüftung
- b) KS-Mauerwerk mit geklebtem Wärmedämm-Verbund system, oder mit geklebtem und gedübeltem WärmedämmVerbundsystem mit Dübeln der Dübelklasse 0 (Null)
- c) KS-Mauerwerk mit geklebtem, oder mit geklebtem und gedübeltem Wärmedämm-Verbundsystem, mit handels üblichen Kunststoffdübeln mit einem Einstufungswert für x von 0,002 W/K (Dübelklasse 0,002) und durchschnittlich 4,5 Dübeln pro Quadratmeter.
- d) vorgehängte hinterlüftete Fassade (VHF) mit einer handelsüblichen Tragkonstruktion aus verzinktem Stahl im Rastermaß 0,75 m x 0,75 m, und 6 mm dicker thermischer Trennung zwischen Tragschale und Konsolen.
- e) identisch zu d), aber mit Aluminium-Tragkonstruktion
Ein ausschließlich geklebtes Wärmedämm-Verbundsystem weist keine punktförmigen Wärmebrücken auf. Ein geklebtes und gedübeltes Wärmedämm-Verbundsystem mit Dübeln der Dübelklasse $0$ (Null) gilt ebenfalls als wärmebrückenfrei. Bei Systemen mit Befestigungsmitteln können bereits kleine $\chi$-Werte $\geqslant 0{,}0005\,\mathrm{W}/\mathrm{K}$ auch bei niedrigen Anker- bzw. Dübeldichten zu einem erkennbaren Anstieg des Wärmetransports führen. Insbesondere bei VHF muss der Einfluss der Befestigungsmittel im $U$-Wert berücksichtigt werden, um den zutreffenden Wärmebedarf des Gebäudes zu erhalten.
