5.3. Tragende Wände ohne Nachweis des Ausnutzungsfaktors

Da der Ausnutzungsfaktor $\alpha_{fi}$ nicht größer als 0,7 werden kann (siehe Abschnitt 3.5), darf die für die jeweilige Feuerwiderstandsklasse erforderliche Mindestwanddicke für die genannten Stein-Mörtel-Kombinationen direkt aus den Tafeln 23 bis 25 abgelesen werden.

Bilder/Tafeln

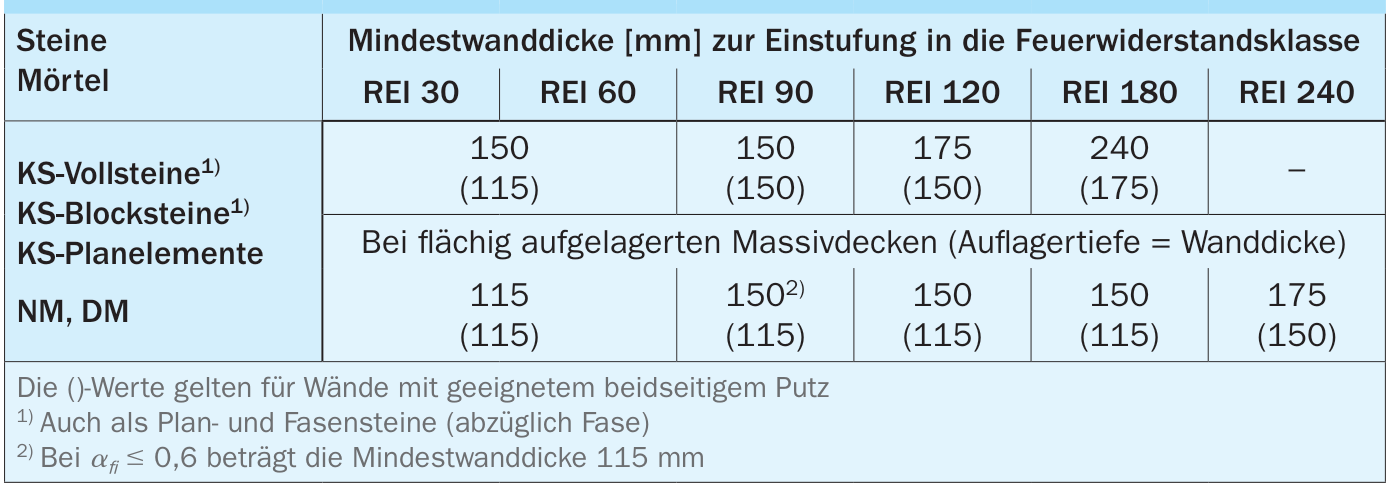

Tafel 23: Tragende, raumabschließende Wände (REI) ohne Nachweis des Ausnutzungs faktors

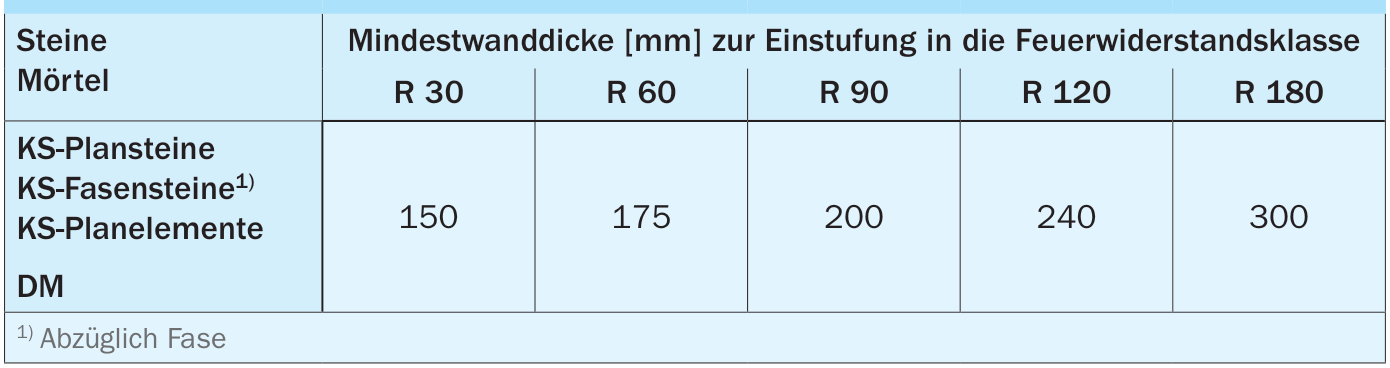

Tafel 24: Tragende, nichtraumabschließende Wände $L \geq 1,0 \,\mathrm{m}$ (R) ohne Nachweis des Ausnutzungsfaktors

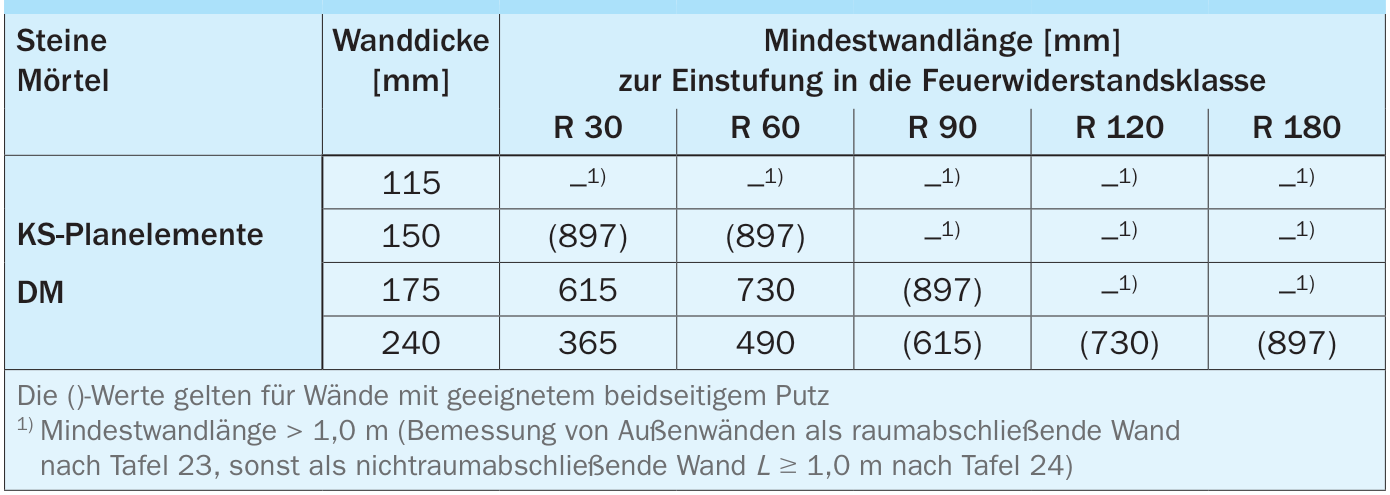

Tafel 25: Tragende, nichtraumabschließende Pfeiler und Wände $L < 1,0 \,\mathrm{m}$ (R) ohne Nachweis des Ausnutzungsfaktors
