5.6. Komplextrennwände

Komplextrennwände sind nicht in DIN EN 1996-1-2 geregelt. Die Mindestwanddicken und weitere einzuhaltende Randbedingungen ergeben sich aus dem jeweils aktuellen Merkblatt der Sachversicherer. Ergänzend wurden für 240 mm dicke Komplextrennwände aus KS-Mauerwerk weitergehende Untersuchungen durchgeführt und mit entsprechenden Gutachten hinterlegt.

Bilder/Tafeln

Bild 11: Durch einen Brand verkohlte Holzkonstruktion vor einer unversehrten Kalksand steinwand; wegen ungetrennten Dachanschlüssen wurde das Feuer weitergeleitet

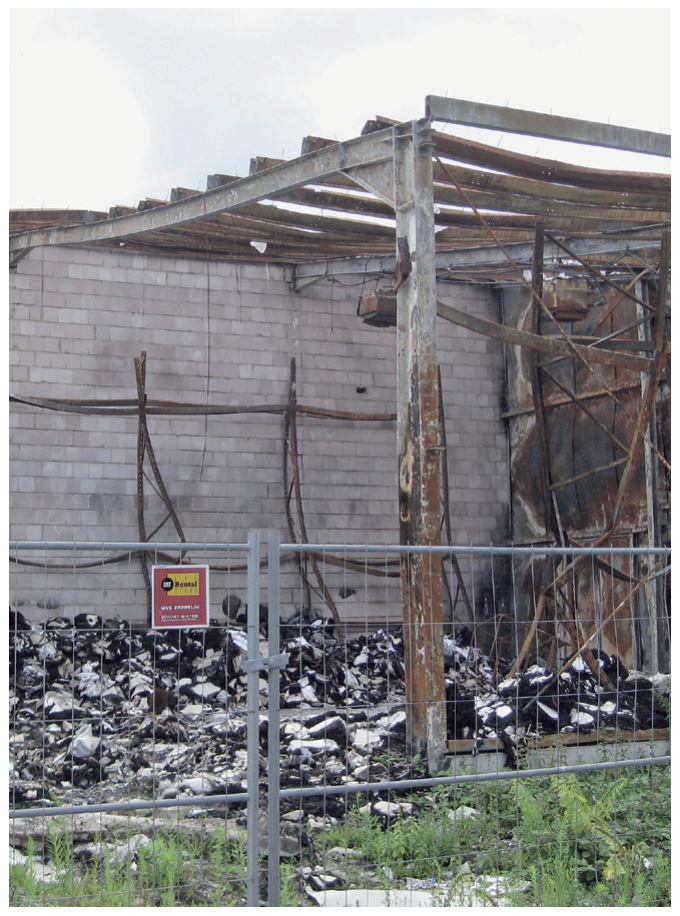

Bild 10: Durch Brand verformte Stahlkonstruktion vor unversehrter Kalksandsteinwand

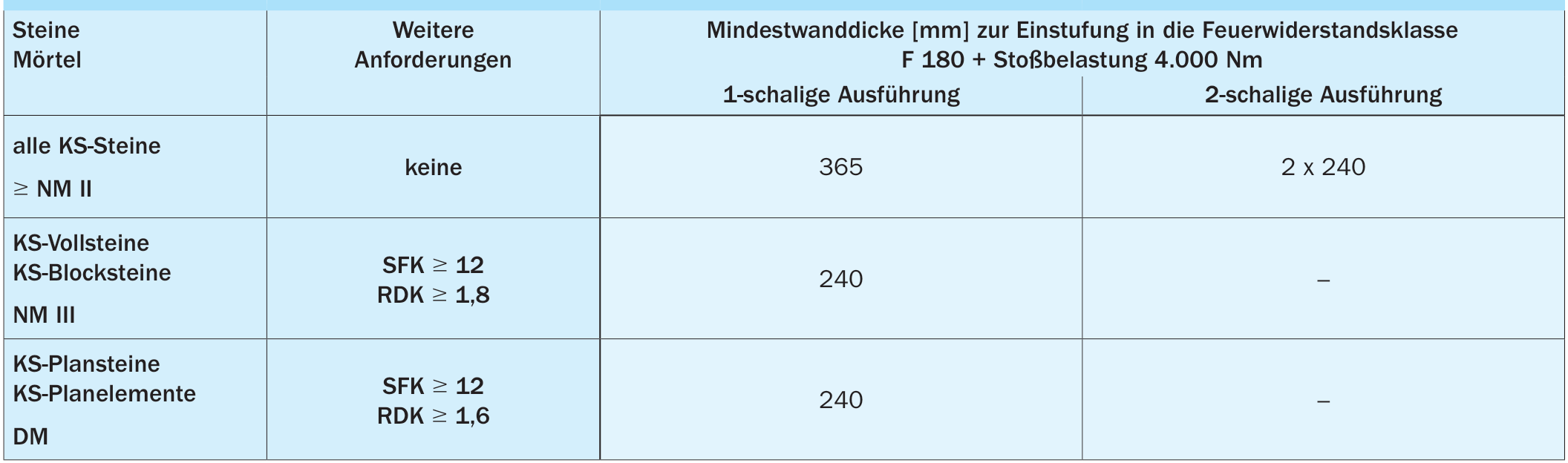

Tafel 30: Komplextrennwände (F 180 + Stoßbelastung 4.000 Nm)
