2.3. Spektrum-Anpassungswerte

Zusätzlich zu den genannten Einzahlwer ten wurden in DIN EN ISO 717-1 [9] so genannte Spektrum-Anpassungswerte C und $C_{tr}$ definiert, die es erlauben, die Schalldämmung oder den Schallschutz hinsichtlich unterschiedlicher Geräuscharten zu bewerten. Den Spektrumanpassungswerten liegen Pegeldifferenzen bestimmter A-bewerteter Geräusche zugrunde. Sie werden zum betreffenden Einzahlwert addiert, so dass sich für die Schalldämmung oder den Schallschutz ein neuer Zahlenwert ergibt, beispielsweise $R_w + C_{tr}$ oder $D_{nT,w}$ + C. Anwendungsfälle für die Anpassungswerte werden in Tafel 2 dargestellt. Spektrumanpassungswerte können für verschiedene Frequenzbereiche definiert werden.

Der Anpassungswert C kann z.B. für übliche Wohngeräusche oder für Verkehrsgeräusche bei hohen Geschwindigkeiten herangezogen werden, $C_{tr}$ dagegen steht für eher tieffrequent orientierte Geräusche wie, z.B. innerstädtischen Straßenverkehr.

In den Schallschutzanforderungen der DIN 4109-1 werden Spektrum-Anpassungswerte zurzeit nicht berücksichtigt. Es ist allerdings geplant, die Spektrum-Anpassungswerte C und $C_{tr}$ zukünftig bezüglich der Anforderungen beim Außenlärm anzuwenden. Sie können aber auch bei der schalltechnischen Planung im Gebäude angewendet werden, um eine situationsbezogene Auslegung des Schallschutzes zu gewährleisten. Eine ausführliche Behandlung der Spektrum-Anpassungswerte und ihrer Anwendung findet sich in [10].

Außer für die Luftschalldämmung gibt es auch Kenngrößen für die Trittschalldämmung und solche, die für die Beschreibung der schalltechnischen Eigenschaften von Bauteilen und Gebäuden verwendet und im Rahmen der schalltechnischen Nachweise benötigt werden. Eine Zusammenstellung dieser Größen findet sich in den Tafeln 3 bis 5.

Bilder/Tafeln

Tafel 2: Spektrum-Anpassungswerte zur Berücksichtigung verschiedener Lärmquellen

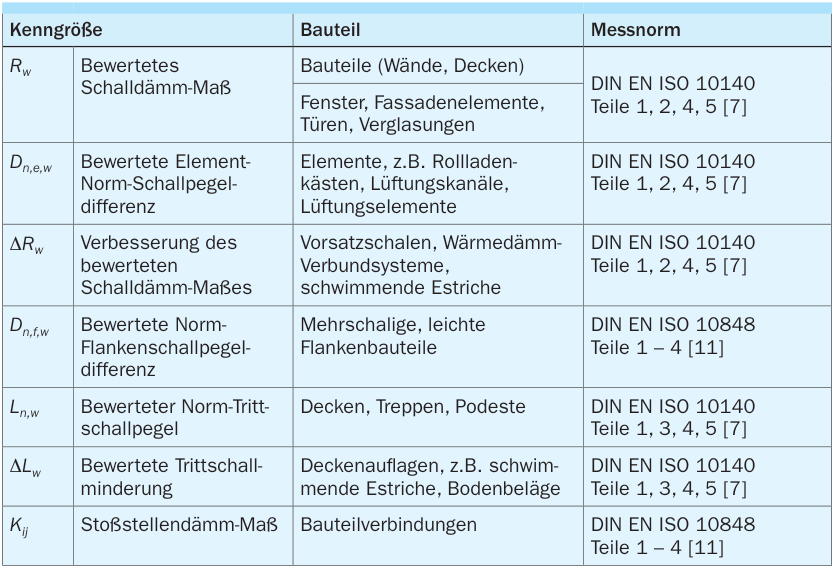

Tafel 3: Kennzeichnende Größen zur Beschreibung der schalltechnischen Eigenschaften von Bauteilen (Luftschall-, Trittschall- und Flankendämmung)

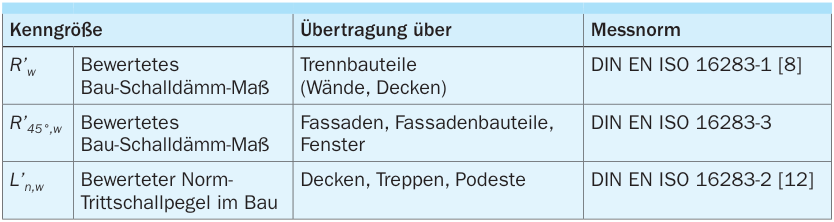

Tafel 4: Kennzeichnende Größen zur Beschreibung der schalltechnischen Gebäudeeigen- schaften (Luft- und Trittschalldämmung)

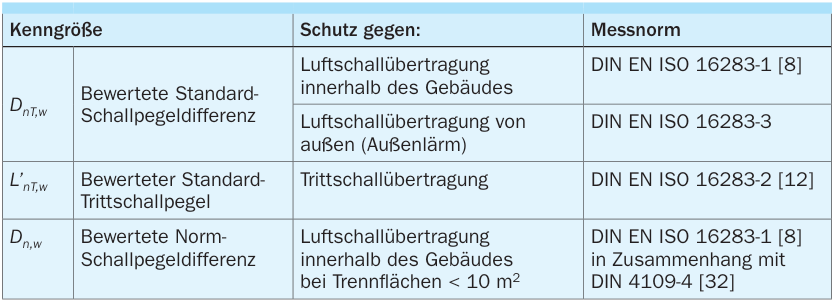

Tafel 5: Kennzeichnende Größen zur Beschreibung des Schallschutzes im Gebäude
