Durch das Rechenverfahren der DIN 4109-2 rückt die flankierende Schallübertragung in den Mittelpunkt des Interesses. Dies wird allein schon dadurch deutlich, dass von den dreizehn im Regelfall zu berücksichtigenden Übertragungswegen zwölf die flankierende Übertragung betreffen.
Insgesamt lässt sich für jeden der zwölf Flankenwege das bewertete Flankenschalldämm-Maß $R_{ij,w}$ für die Übertragung von einem Bauteil (i) auf ein Bauteil (j) wie folgt beschreiben:
$R_{ij,w} = \frac{R_{i,w}}{2} + \frac{R_{j,w}}{2} + \Delta R_{ij,w} + K_{ij} + 10 \lg\left(\frac{S_S}{l_0 \cdot l_f}\right)$ [dB] (5.5)
mit
$R_{i,w}$ bzw. $R_{j,w}$ Bewertetes Schalldämm-Maß des flankierenden Bauteils auf der Sende- bzw. Empfangsseite
$\Delta R_{ij,w}$ Verbesserung der Schalldämmung durch Vorsatzschalen auf den Bauteilen des Flankenweges auf der Sende- und/oder Empfangsseite
$K_{ij}$ Stoßstellendämm-Maß
$S_S$ Trennwandfläche
$l_f$ Gemeinsame Kantenlänge von Trenn- und Flankenbauteil
$l_0 = 1\,\mathrm{m}$ Bezugslänge
Man erkennt, dass auch bei der Flankendämmung die Direktschalldämmung der beteiligten Bauteile eine wichtige Rolle spielt. Dazu kommt die flankierende Schallübertragung über die Knotenpunkte von Bauteilen hinweg („Stoßstellen“), die durch das so genannte Stoßstellendämm-Maß $K_{ij}$ charakterisiert wird. $K_{ij}$ wird damit zu einer zentralen Größe für die Berechnung der Schallübertragung im Gebäude.
Die zusätzliche Berücksichtigung der Stoßstelleneigenschaften sorgt für eine exaktere Prognose der bauakustischen Eigenschaften eines Gebäudes und liefert der bauakustischen Planung neue Ansätze zur Optimierung des baulichen Schallschutzes.
Die Gleichung (5.5) ist insofern wesentlich, als sie über die reine Berechnung hinaus verdeutlicht, was getan werden muss, um zu einer möglichst hohen Flankenschalldämmung (und damit zu einer geringen flankierenden Übertragung) zu kommen:

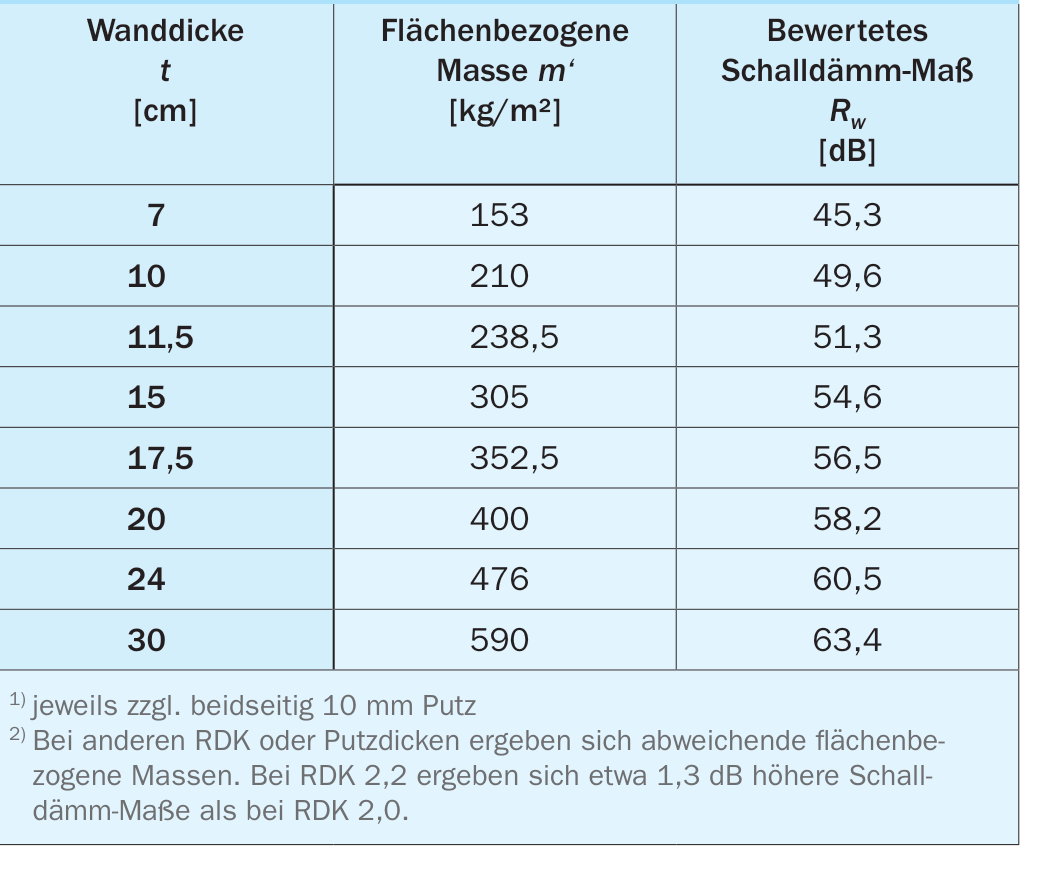

- Die (Direkt-)Schalldämmung der flankierenden Wände (Ri und Rj) sollte möglichst hoch sein, da sie unmittelbar in die Flankendämmung eingeht.
- Das Stoßstellendämm-Maß $K_{ij}$ sollte ebenfalls möglichst hoch sein.
- Vorsatzkonstruktionen (z.B. Vorsatzschalen oder schwimmen de Estriche) entlang des Flankenweges erhöhen die Flankendämmung um $\Delta R_{ij,w}$ (siehe hierzu auch Gleichung (5.3)).
Gleichung (5.5) zeigt aber auch, dass eine kleine Fläche $S_S$ des trennenden Bauteils die Flankendämmung mindert und damit den Anteil der flankierenden Übertragung an der Gesamtdämmung erhöht. Das kann sich bei der Planung der Schalldämmung in Übertragungssituationen mit kleinen Trennflächen als problematisch herausstellen.
DIN 4109-1 schreibt deshalb in den Fällen, bei denen die gemeinsame Trennfläche < 10 m2 ist oder es keine gemeinsame Trennfläche (z.B. diagonale Übertragungssituationen) gibt, vor, dass die Anforderung an die bewertete Norm-Schallpegeldifferenz $D_{n,w}$ (siehe Abschnitt 2.2) gestellt wird. Es gelten dafür die Anforderungswerte für $R'_w$ . Bei den rechnerischen Nachweisen in DIN 4109-2 und den messtechnischen Nachweisen in Gebäuden nach DIN 4109-4 wird diese Regelung entsprechend umgesetzt.
