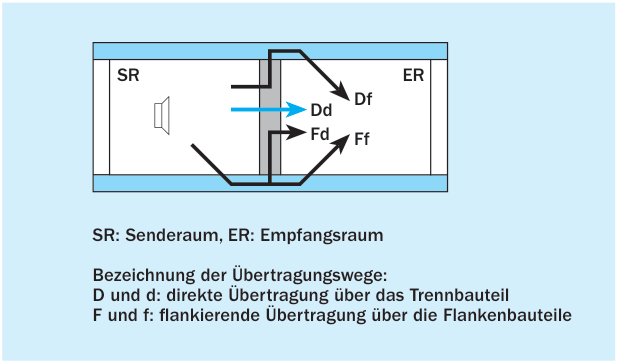

Die Rechenverfahren in DIN 4109-2 folgen im Wesentlichen den physikalisch nachvollziehbaren Gegebenheiten [3]. Das Grundprinzip ist einfach: Berücksichtigt werden alle Schallübertragungswege, deren einzelne Beiträge zur gesamten Schallübertragung aufsummiert werden. Jeder Weg kann unabhängig von den anderen Wegen behandelt und berechnet werden. Bild 13 und 14 zeigen die zu berücksichtigenden Wege für die Schallübertragung über das Trennbauteil und die flankierenden Bauteile.

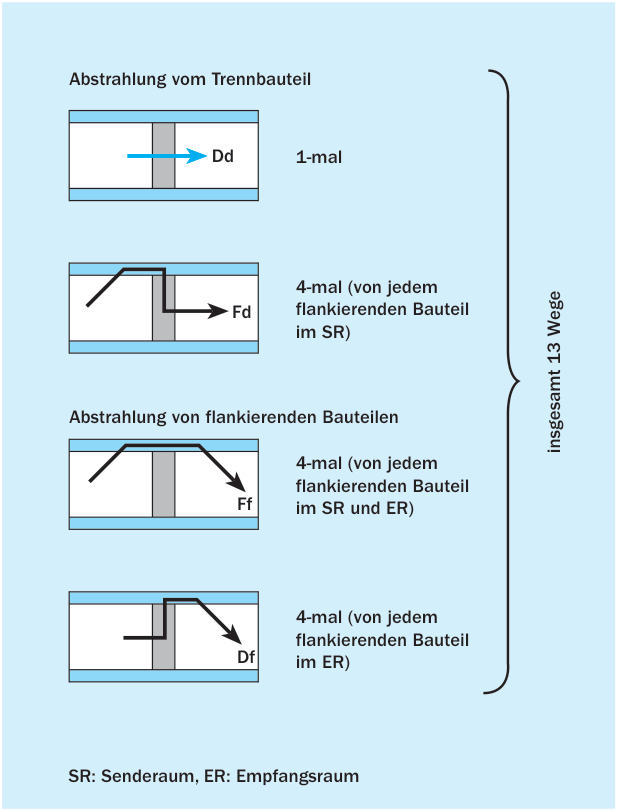

Besondere Beachtung wird der flankierenden Übertragung beigemessen. Bild 14 zeigt, dass bei der üblichen Übertragungssituation (ein Trennbauteil, vier flankierende Bauteile) insgesamt dreizehn verschiedene Übertragungswege zu berücksichtigen sind. Davon entfallen zwölf Wege auf die flankierende Übertragung.

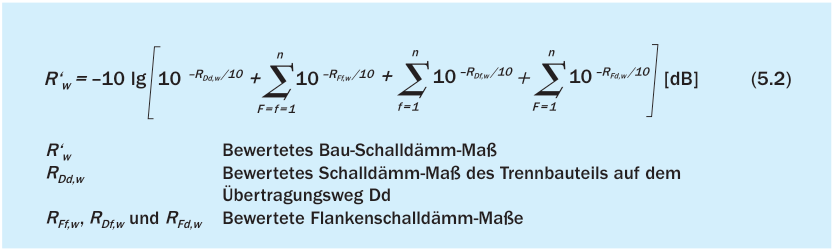

Für jeden dieser Übertragungswege kann ein eigenes Schalldämm-Maß ermittelt werden. Die resultierende Schalldämmung $R'_w$ unter Berücksichtigung aller flankierenden Wege ergibt sich dann durch „energetische“ Addition der einzelnen Schalldämm-Maße (Bild 15).
Es ist klar, dass diese Berechnung unter praktischen Bedingungen nicht von Hand, sondern mit Hilfe geeigneter Berechnungsprogramme durchgeführt wird (siehe Abschnitt 5.3). Schon an dieser Stelle zeigt sich, welcher Vorteil sich durch den vorliegenden Berechnungsansatz ergibt: Der Anteil jedes Übertragungsweges an der Gesamt-Schalldämmung kann einzeln betrachtet werden und bezüglich seines Einflusses auf das Endresultat beurteilt werden. Für jeden einzelnen Übertragungsweg können nun außerdem bei Bedarf dessen konstruktive Eigenschaften variiert und die Auswirkungen der Änderungen auf den zu planenden Schallschutz beurteilt werden.
Den physikalischen Gegebenheiten folgend werden nicht nur die Eigenschaften der einzelnen Bauteile, sondern auch die akustischen Eigenschaften von Bauteilverbindungen (Stoßstellen) einbezogen. Die dafür benötigte Größe ist das so genannte Stoßstellendämm-Maß $K_{ij}$, durch welches die Schallübertragung über die Bauteilverbindung hinweg charakterisiert wird.
