AllgemeinesDie Direktschalldämmung eines Bauteils ist die maßgebliche Eigenschaft zur Beschreibung seiner schalltechnischen Leistungsfähigkeit (Bild 12). Sie kann entweder direkt aus dem Bauteilkatalog der DIN 4109 (Teile 31 bis 36) oder aus Prüfzeugnissen entnommen werden. Bei Bauteildaten, die nicht aus dem Bauteilkatalog stammen und für bauaufsichtliche Nachweise verwendet werden sollen, ist ein allgemeines bauaufsichtliches Prüfzeugnis (abP) erforderlich. Zu berücksichtigen ist, dass die in den informativen Anhängen der europäischen Berechnungsnormen genannten Daten nicht als verbindliche Angaben zu betrachten sind. Sie haben vielmehr beispielhaften, unverbindlichen Charakter, so dass je nach Anwendungsbereich vom Nutzer selbst definierte oder auf nationaler Ebene vereinbarte Bauteildaten verwendet werden können. Die in DIN 4109-32 enthaltenen Daten für die Schalldämmung massiver Bauteile wurden im Rahmen umfangreicher Forschungsvorhaben (z.B. [4]) ermittelt. Sie sind im Rahmen der Schallschutznachweise der DIN 4109 verbindlich.
Im Massivbau spielt die Direktschalldämmung einschaliger Bauteile eine besondere Rolle, da sie nicht nur zur Beschreibung der direkten Schallübertragung über ein trennendes Bauteil, sondern auch zur Ermittlung der flankierenden Übertragung (siehe hierzu Abschnitt 5.2.3.4) benötigt wird. Außerdem ist sie Ausgangspunkt für die Ermittlung weiterer relevanter Eigenschaften wie der Schalldämmung von Bauteilen mit Vorsatzkons truktionen oder entkoppelter Bauteile. Auf solche Aspekte wird nachfolgend eingegangen.
VorsatzkonstruktionenHäufig werden vor einschaligen Bauteilen Vorsatzkonstruktionen wie z.B. Vorsatzschalen vor einschaligen Wänden, abgehängte Unterdecken unter oder schwimmende Estriche auf massiven Decken angebracht. Solche Vorsatzkonstruktionen verändern die Schalldämmung der einschaligen massiven Grundbauteile. Die Änderungen können je nach akustischer Auslegung in Form von Verbesserungen oder auch Verschlechterungen der Schalldämmung des einschaligen Grundbauteils berücksichtigt werden.
Die Wirkung einer Vorsatzschale wird durch die so genannte Verbesserung des bewerteten Schalldämm-Maßes $\Delta R_w$ beschrieben. Die messtechnische Ermittlung dieser Größe erfolgt nach DIN EN ISO 10140-1/Anhang G [7]. Damit kann die Schalldämmung der Gesamtkonstruktion gemäß DIN 4109-2 aus dem Schalldämm-Maß der massiven Wand und der Verbesserung $\Delta R_w$ additiv zusammengesetzt werden.
Für Vorsatzschalen, die sich auf die Direktschalldämmung eines Trennbauteils auswirken, gilt:
$R_{w,Dd} = R_w + \Delta R_w$ [dB] (5.3)
mit
$R_{w,Dd}$ bewertetes Schalldämm-Maß des Trennbauteils mit Vorsatzkonstruktion
$R_w$ bewertetes Schalldämm-Maß der Grundkonstruktion
$\Delta R_w$ Verbesserung des bewerteten Schalldämm-Maßes durch die Vorsatzkonstruktion.
Die Vorsatzkonstruktionen können sowohl bei trennenden Bauteilen für die Direktschalldämmung als auch bei flankierenden Bauteilen für die Flankendämmung berücksichtigt werden. Wie Vorsatzschalen zur Verbesserung der Flankendämmung eingesetzt werden können, zeigt Gleichung (5.5). Weitere Ausführungen zur Behandlung von Vorsatzkonstruktionen finden sich in Abschnitt 7.4 (WDVS) und Abschnitt 6.1.3.1 (Vorsatzschalen).
Von Laborbedingungen zu Gebäudebedingungen (In-situ-Korrektur)Mit der so genannten In-situ-Korrektur (in situ =„am Ort“) wird dem physikalischen Phänomen Rechnung getragen, dass die Direktschalldämmung eines massiven trennenden Bauteils nicht nur von den Bauteileigenschaften selbst abhängt, sondern auch von der Einbausituation des Bauteils. Je nach Art der Ankopplung an benachbarte Bauteile, die von starrer Anbindung bis zu völliger Entkopplung (z.B. durch Trennfugen oder elastische Zwischenschichten) reichen kann, wird vom trennenden Bauteil in unterschiedlichem Maße Schallenergie auf die benachbarten Bauteile weitergeleitet. Durch diese Weiterleitung wird die Luftschallabstrahlung des Bauteils verändert, so dass sich auch seine Direktschalldämmung ändert. Sie wird also von der Einbausituation beeinflusst. Dieser Effekt kann bei völliger Entkopplung eines Bauteils von der umgebenden Gebäudestruktur zu einer Verminderung der Direktschalldämmung bis zu etwa 6 dB führen. Diese Abhängigkeit von der Einbausituation wird durch die so genannte In-situ-Korrektur bei der Berechnung der realen Schalldämmung berücksichtigt.

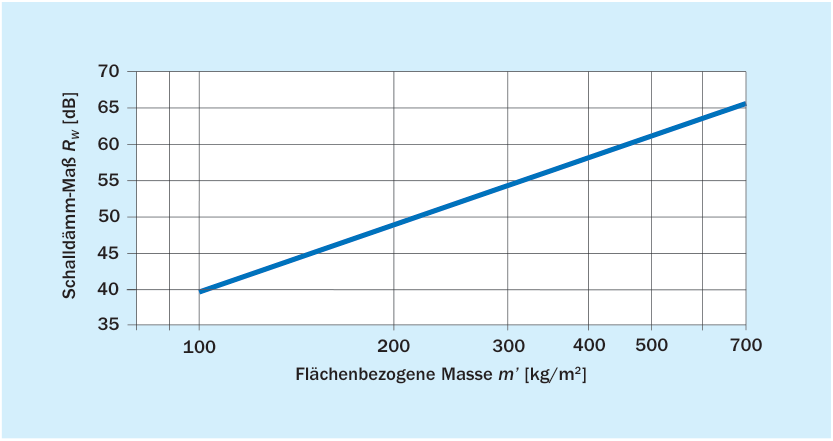

Im üblichen Massivbau können die Verhältnisse durch eine typische Einbausituation beschrieben werden, die in DIN 4109-32 bereits in den Schalldämm-Maßen der massiven einschaligen Bauteile enthalten ist. Für solche Bauteile muss für übliche Einbausituationen also keine In-situ-Korrektur mehr durchgeführt werden, da sie in den Massekurven bereits berücksichtigt ist. Das gilt auch für die KS-Massekurve, wie sie in Abschnitt 5.2.3.3 und Bild 16 beschrieben wird.

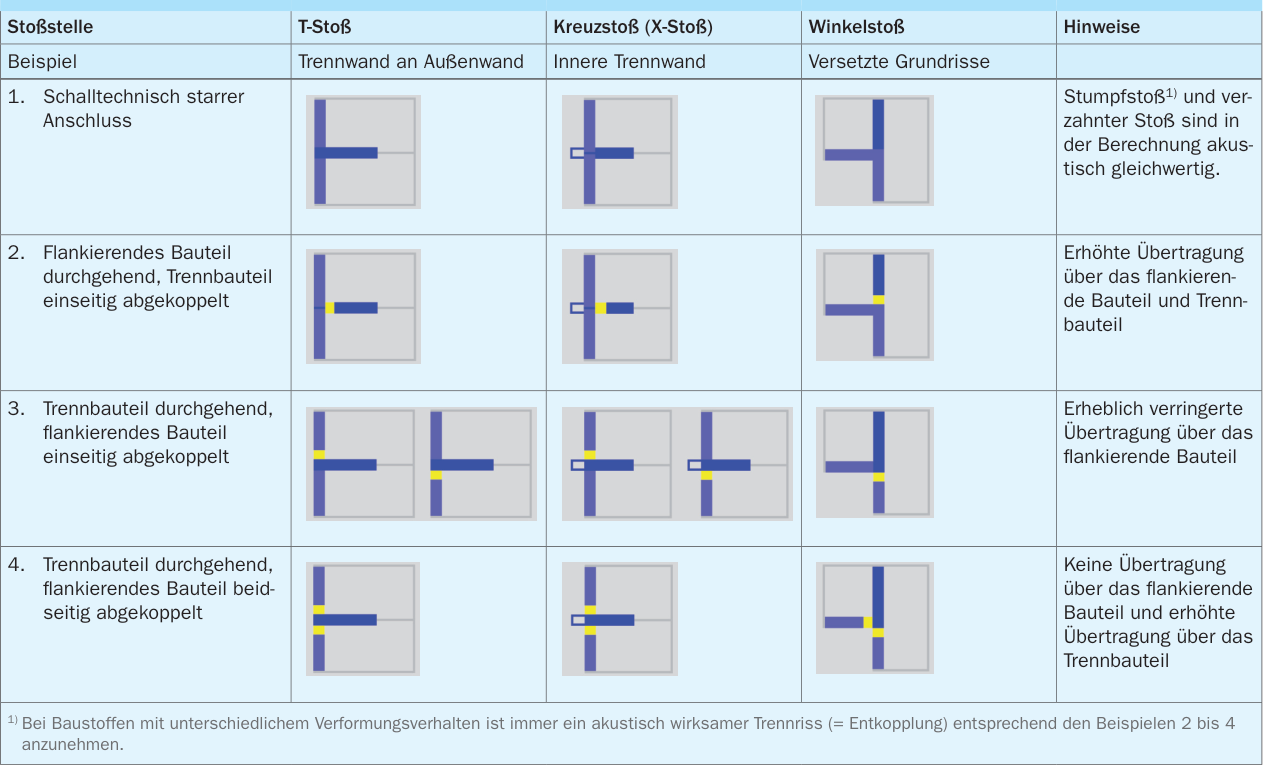

Entkoppelte BauteileEine Ausnahme von diesem vereinfachten Vorgehen bilden diejenigen Einbausituationen, bei denen massive einschalige Bauteile an mehr als einer Kante von den umgebenden Bauteilen entkoppelt sind. Eine Entkopplung liegt z.B. bei Trennfugen vor oder wenn (leichte) massive Bauteile durch Entkopplungsstreifen von den umliegenden Bauteilen entkoppelt werden. Unterschiedliche Fälle von Stoßstellenausbildungen mit Trennfugen/ Entkopplungen werden in Tafel 13 dargestellt. Als akustisch entkoppelt ist eine Bauteilkante nur dann zu betrachten, wenn das trennende Bauteil im Bereich der entkoppelten flankierenden Bauteile endet. Durchlaufende Trennbauteile dürfen wie starr angebundene Bauteile behandelt werden. Wenn mindestens zwei solcher entkoppelter Kanten vorliegen, ist das Schalldämm-Maß des trennenden Bauteils nach unten zu korrigieren. Die dafür im Rahmen der DIN 4109-32 vorgesehene Korrektur kann je nach flächenbezogener Masse der entkoppelten Bauteile und der Anzahl der entkoppelten Kanten bis zu 6 dB betragen. Im KS-Schallschutzrechner (Abschnitt 5.3) wird diese Korrektur bereits berücksichtigt.
Eine verminderte Energieweiterleitung tritt auch an Stoßstellen mit Bauteilen in Leicht- oder Holzbauweise auf, so dass die dortigen Bauteilränder ebenfalls wie entkoppelte Kanten zu behandeln sind. Das kann z.B. im Dachgeschoss zu einer Verminderung der Schalldämmung massiver Trennbauteile führen.
