6.1.1.4. Ausführung der Stoßstellen mit Stumpfstoß

Die vorhergehenden Ausführungen haben gezeigt, dass die Stoßstellendämmung für die resultierende Schalldämmung eine bedeutende Rolle spielt. Im Sinne eines schalltechnischen Gesamtkonzepts muss konsequenterweise dafür gesorgt werden, dass die Stoßstelle auch konstruktiv so behandelt wird, dass ihre bauakustisch gewünschten Eigenschaften optimiert und gewährleistet werden.

Wenn Stoßstellen massiver Bauteile mit dem Rechenverfahren nach DIN 4109-2 berechnet werden, wird aus physikalischer Sicht von einer Bauteilverbindung ausgegangen, wie sie typischer Weise durch einen verzahnten Knotenpunkt dargestellt wird. Die aufeinander stoßenden Bauteile werden lediglich durch ihre flächenbezogenen Massen charakterisiert. In der heutigen Praxis des Mauerwerkbaus wird dagegen weitgehend der Stumpfstoß angewendet (Bild 21).

Schalltechnisch sind beide Varianten gleichwertig, wenn die beim Stumpfstoß vorliegende Bauteilverbindung als starr angenommen werden kann. Die Stoßstellendämmung entspricht dann derjenigen des verzahnten Stoßes. Dies konnte durch Messreihen an KS-Wänden mit unterschiedlich gestalteten Knotenpunktausbildungen bestätigt werden [57].

Wenn im Gegensatz zur biegesteifen Verbindung gelegentlich versucht wird, den Knotenpunkt als Stumpfstoß mit Trennfuge (und Dämmmaterial in der Fuge) auszuführen, dann handelt es sich um eine schalltechnisch riskante Lösung. Selbst wenn durch vollständige Abdichtung der Fuge eine ausreichende Direktschalldämmung über das trennende Bauteil erreicht wird, ist das Problem in Form der flankierenden Übertragung vorprogrammiert. Die durchlaufende flankierende Wand wird nicht mehr im Knotenpunkt von der Trennwand festgehalten. Die flankierende Übertragung über diese Wand steigt dramatisch an. Dies wird üblicherweise als ein schalltechnischer Schadensfall bezeichnet.

Unter diesem Aspekt ist erkennbar, dass die schalltechnische Funktionsfähigkeit des Stumpfstoßes davon abhängt, dass die schalltechnisch biegesteife Anbindung sorgfältig und dauerhaft hergestellt wurde. Unter baupraktischen Bedingungen wird es aber nicht mit völliger Sicherheit zu vermeiden sein, dass es zum Abreißen zwischen beiden Bauteilen kommt. Wie verschiedene Messungen in Prüfständen und Gebäuden gezeigt haben, muss dann damit gerechnet werden, dass der biegesteife Anschluss nicht mehr ausreichend funktioniert und die Schallübertragung über das flankierende Bauteil zunimmt. Offensichtlich ist es dazu nicht erforderlich, dass die Fuge vollständig getrennt wird.

Aus akustischer Sicht stellt sich die Frage, wie die derzeitige Stumpfstoßkonstruktion noch betriebssicherer und einfacher ausgeführt werden kann. Die Stumpfstoßtechnik, auf die im heutigen Baubetrieb nicht mehr verzichtet werden kann, muss dauerhaft und in allen Situationen anwendungssicher sein. Die vorgesehene Lösung folgt dem in Bild 22 dargestellten Prinzip.

Die Wohnungstrennwand durchstößt die Außenwand vollständig. Für den Wärmeschutz entstehen dabei keine nachteiligen Auswirkungen, da die Außenwand als Kalksandsteinwand stets mit einer außenseitigen Wärmedämmung versehen ist.

Schalltechnisch dagegen entsteht eine gegen Ausführungsfehler und mechanische Belastungen unempfindliche Konstruktion. Wie die Untersuchungen in [57] zeigen, ist auch dieser Stoß schalltechnisch gleichwertig zur biegesteifen Variante aus Bild 21 zu betrachten. Rechnerisch kann er im Rahmen des Berechnungsverfahrens deshalb wie der herkömmliche T-Stoß angesetzt werden. Wenn es bei dieser Stumpfstoßlösung auch zum Abreißen zwischen Außen- und Wohnungstrennwand kommen sollte, verbessert sich die Flankendämmung über die Außenwand sogar, da die Schallübertragung über die abgerissene Verbindung behindert oder sogar verhindert wird.

Für die Praxis ist zusätzlich wichtig, dass der Stoß für kleine Pfeilerlängen beidseitig der Wohnungstrennwand bis zu einer Gesamtbreite von ≤ 1,25 m auch mit durchlaufender Außenwand ausgeführt werden darf, wie in Bild 23 dargestellt.

Bilder

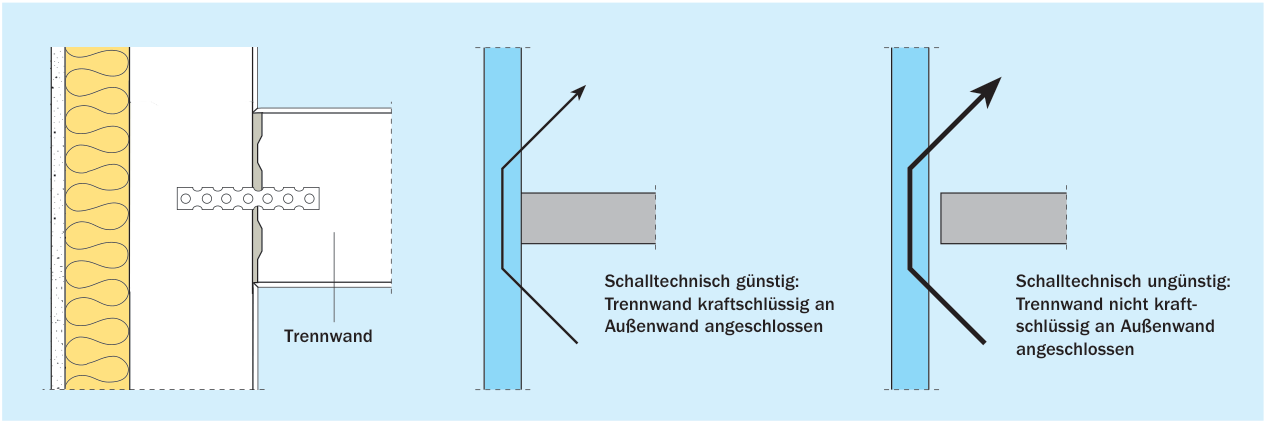

Bild 21: T-Stoß: flankierende Außenwand durchgehend, Trennwand stumpf angeschlossen

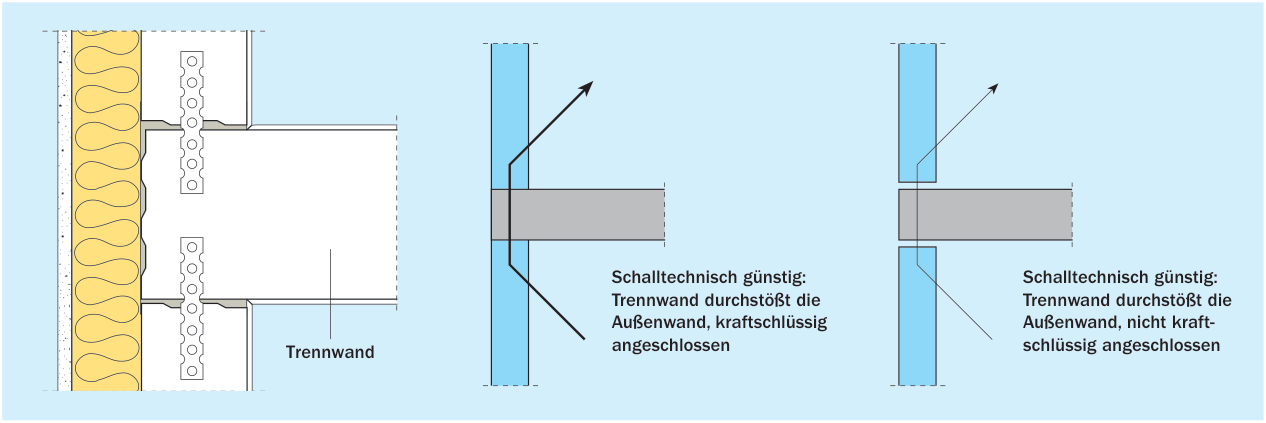

Bild 22: T-Stoß: Trennwände durchgehend, flankierende Wände stumpf angeschlossen

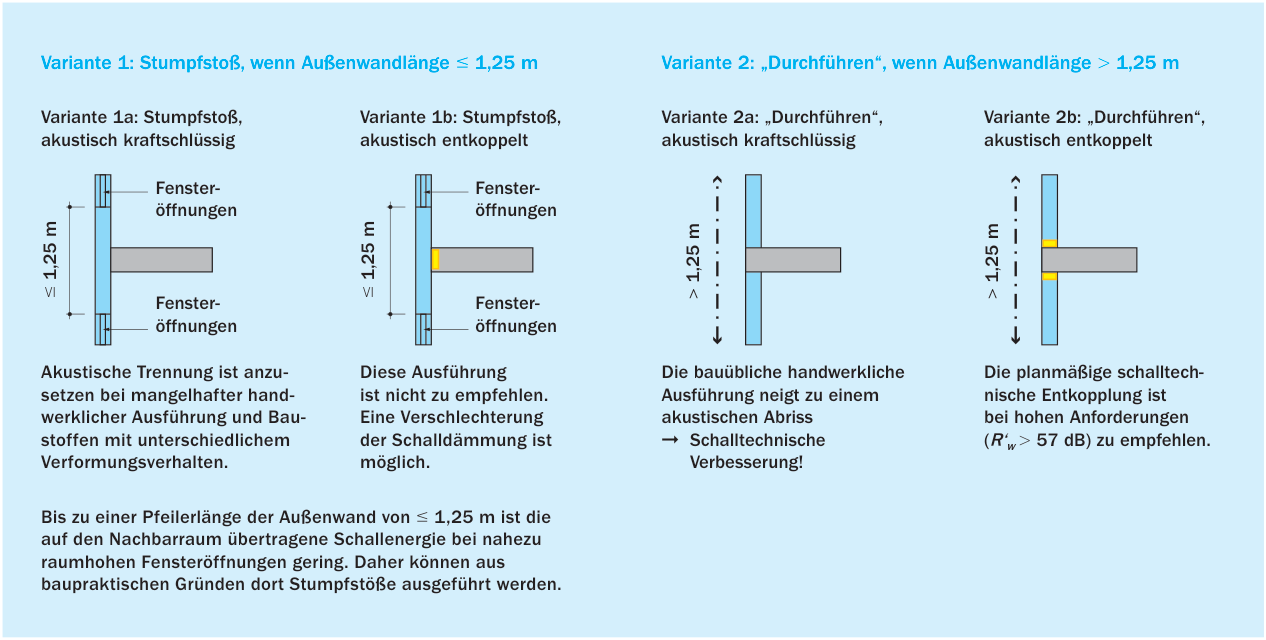

Bild 23: Ausführungsvarianten der Stoßstelle zwischen Außenwand und Wohnungstrennwand unter Berücksichtigung der Baupraxis
